淺談PCB板接地的方式
電路圖上和PCB板上的GND(Ground)代表地線或0線,GND就是公共端的意思,也可以說是地。所謂PCB板接地,就是將所有地線連到電源地線。而從各個電路的地線連接到地平面可以采取很多做法,下面請隨PCB廠一起來了解一下吧!
一、PCB板單點和多點接地方式
① 單點接地:所有電路的地線接到地線平面的同一點,分為串聯單點接地和并聯單點接地。
② 多點接地:所有電路的地線就近接地,地線很短適合高頻接地。
③ 混合接地:將單點接地和多點接地混合使用。

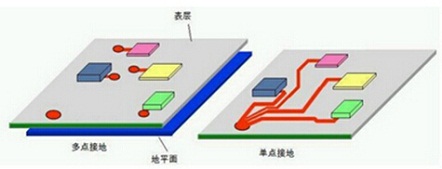

在低頻率、小功率和相同電源層之間,單點接地是最為適宜的,通常應用于模擬電路之中;這里一般采用星型方式進行連接降低了可能存在的串聯阻抗的影響,如圖8.1右半部分所示。高頻率的數字電路就需要并聯接地了,在這里一般通過地孔的方式可較為簡單的處理,如圖的左半部分所示;一般所有的模塊都會綜合使用兩種接地方式,采用混合接地的方式完成電路地線與地平面的連接。
二、PCB板混合接地方式
如果不選擇使用整個平面的作為公共的地線,比如模塊本身有兩個地線的時候,就需要進行對地平面進行分割,這往往與電源平面有相互作用。地之間的連接方法如下:
① 地間電路板普通走線連接:使用這種方法可以保證在中兩個地線之間可靠的低阻抗導通,但僅限于中低頻信號電路地之間的接法。
② 地間大電阻連接:大電阻的特點是一旦電阻兩端出現壓差,就會產生很弱的導通電流,把地線上電荷泄放掉之后,最終實現兩端的壓差為零。
③ 地間電容連接:電容的特性是直流截止和交流導通,應用于浮地系統中。
④ 地間磁珠連接:磁珠等同于一個隨頻率變化的電阻,它表現的是電阻特性。應用于快速小電流波動的弱信號的地與地之間。
⑤ 地間電感連接:電感具有抑制電路狀態變化的特性,可以削峰填谷,通常應用于兩個有較大電流波動的地與地之間。
⑥ 地間小電阻連接:小電阻增加了一個阻尼,阻礙地電流快速變化的過沖;在電流變化時候,使沖擊電流上升沿變緩。
