PCB線路板的制造工藝

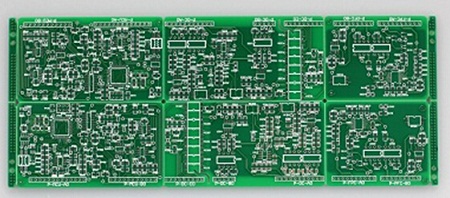

PCB線路板的制作流程很復雜,其制造工藝分類主要有兩種方法,下面電路板廠深聯電路將為您分析線路板兩種常見制造工藝、優缺點及其流程。
一、線路板常見制造工藝
1.加成法:避免大量蝕刻銅,降低了成本。簡化了線路板抄板生產工序,提高了生產效率。能達到齊平導線和齊平表面。提高了金屬化孔的可靠性。
2.減成法:工藝成熟、穩定和可靠。
二、線路板制造的加成法工藝分為幾類?其流程是怎樣的?
全加成法:鉆孔、成像、增粘處理(負相)、化學鍍銅、去除抗蝕劑。
半加成法:鉆孔、催化處理和增粘處理、化學鍍銅、成像(電鍍抗蝕劑)、圖形電鍍銅(負相)、去除抗蝕劑、差分蝕刻。
部分加成法:成像(抗蝕刻)、蝕刻銅(正相)、去除抗蝕層、全板涂覆電鍍抗蝕劑、鉆孔、孔內化學鍍銅、去除電鍍抗蝕劑。
三、線路板制造的減成法工藝分為幾類?其全板電鍍和圖形電鍍的工藝流程是怎樣的?
1.非穿孔鍍印制線路、穿孔鍍印制線路和表面安裝印制線路
2.全板電鍍(掩蔽法):雙面覆銅板下料、鉆孔、孔金屬化、全板電鍍加厚、表面處理、貼光致掩蔽型干膜、制正相導線圖形、蝕刻、去膜、插頭電鍍、外形加工、檢驗、印制阻焊涂料、熱風整平、網印制標記符號、成品。
3.PCB線路板抄板圖形電鍍(裸銅覆阻焊膜):雙面覆銅板下料、沖定位孔、數控鉆孔、檢驗、去毛刺、化學鍍薄銅、電鍍薄銅、檢驗、刷板、貼膜(或網印)、曝光顯影(或固化)、檢驗修版、圖形電鍍銅、圖形電鍍錫鉛合金、去膜(或去除印料)、檢驗修版、蝕刻、退鉛錫、通斷路測試、清洗、阻焊圖形、插頭鍍鎳/金、插頭貼膠帶、熱風整平、清洗、網印制標記符號、外形加工、清洗干燥、檢驗、包裝、成品。
