PCB設計中應避免產生銳角和直角，產生不必要的輻射，同時工藝性能也不好。——這是電路板廠PCB布線基本規則中的“倒角規則”。

  通常，我們都會多次強調直角走線是PCB布線中要求盡量避免的情況，而這也幾乎成為衡量布線好壞的標準之一。那么，直角走線究竟會對信號傳輸產生多大的影響呢？

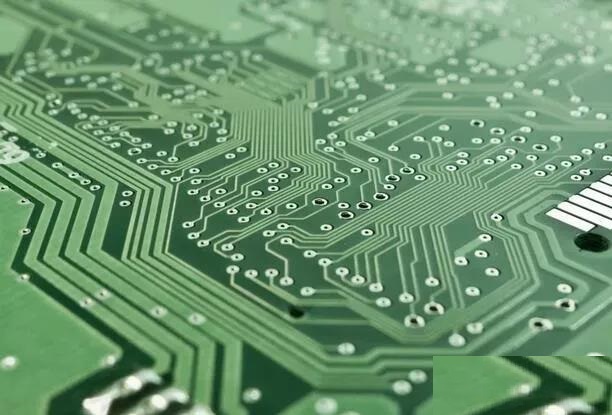

▲倒角規則

直角走線對信號的影響就是主要體現在三個方面：

一是拐角可以等效為傳輸線上的容性負載，減緩上升時間；

二是阻抗不連續會造成信號的反射；

三是直角尖端產生的EMI。

一、直角走線的電容效應

傳輸線的直角帶來的寄生電容可以由下面這個經驗公式來計算：

C=61W(Er)1/2/Z0

在上式中，C就是指拐角的等效電容（單位：pF），W指走線的寬度（單位：inch），εr指介質的介電常數，Z0就是傳輸線的特征阻抗。

舉個例子，對于一個4Mils的50歐姆傳輸線（εr為4.3）來說，一個直角帶來的電容量大概為0.0101pF，進而可以估算由此引起的上升時間變化量：

T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps

通過計算可以看出，直角走線帶來的電容效應是極其微小的。

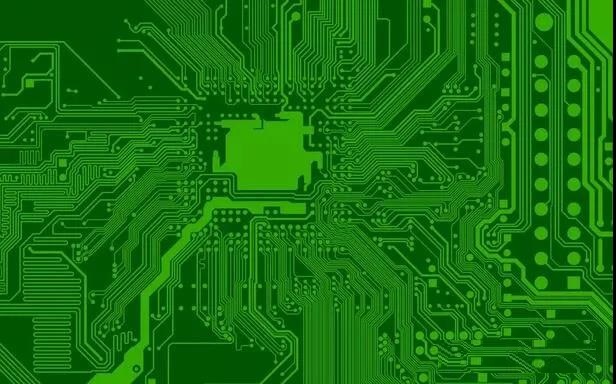

二、阻抗不連續造成信號的反射

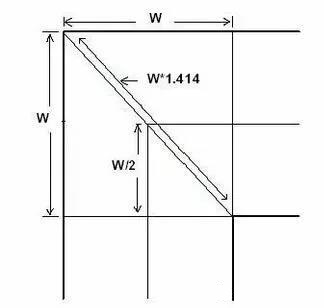

從原理上說，銳角、直角走線會使傳輸線的線寬發生變化，造成阻抗的不連續。阻抗不連續就會反射。

由于直角走線的線寬增加，該處的阻抗將減小，于是會產生一定的信號反射現象，我們可以根據阻抗計算公式來算出線寬增加后的等效阻抗，然后根據經驗公式計算反射系數：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走線導致的阻抗變化在7%-20%之間，因而反射系數最大為0.1左右。

電路板廠認為，事實上，不光是直角走線，頓角，銳角走線都可能會造成阻抗變化的情況，所以理論上最好的拐角方式是圓弧，但是一般設計中我們都是使用45°/135°拐角，圓弧拐角一般只是出現在RF射頻PCB中，要求無損傳輸?shù)那闆r下。

三、直角尖端產生的EMI

很多人對直角走線都有這樣的理解，認為尖端容易發射或接收電磁波，產生EMI，這也成為許多人認為不能直角走線的理由之一。然而很多實際測試的結果顯示，直角走線并不會比直線產生很明顯的EMI。也許目前的儀器性能，測試水平制約了測試的精確性，但至少說明了一個問題，直角走線的輻射已經小于儀器本身的測量誤差。

總的說來，直角走線并不是想象中的那么可怕。至少在非射頻及高速電路的應用中，其產生的任何諸如電容，反射，EMI等效應在TDR測試中幾乎體現不出來，高速PCB設計工程師的重點還是應該放在布局，電源/地設計，走線設計，過孔等其他方面。

當然，盡管直角走線帶來的影響不是很嚴重，但并不是說我們以后都可以走直角線，注意細節是每個優秀工程師必備的基本素質，而且，隨著數字電路的飛速發展，電路板廠PCB工程師處理的信號頻率也會不斷提高，到10GHz以上的RF設計領域，這些小小的直角都可能成為高速問題的重點對象。
