做PCB板為什么要拼板？

文章出處：責任編輯：查看手機網址

掃一掃!

掃一掃!

人氣：-發表時間：2021-06-10 10:12【大中小】

PCB板設計完以后需要上SMT貼片流水線貼上元器件，每個SMT的加工工廠都會根據流水線的加工要求，規定電路板的最合適的尺寸規定，比如尺寸太小或者太大，流水線上固定電路板的工裝就沒法固定。那么問題來了，如果我們的電路板本身尺寸小于工廠給的尺寸規定時怎么辦?那就是需要我們把電路板拼板，把多個電路板拼成一整塊。拼版無論對于高速貼片機還是對于波峰焊都能顯著提高效率。

在下面說明具體怎么操作前，先把幾個關鍵名詞先解釋下

Mark點：如圖2.1所示，

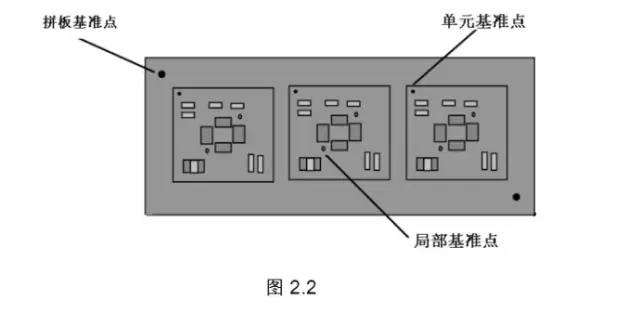

用來幫助貼片機的光學定位有貼片器件的PCB 板對角至少有兩個不對稱基準點，整塊PCB光學定位用基準點一般在整塊PCB板對角相應位置;分塊PCB光學定位用基準點一般在分塊PCB對角相應位置;對于引線間距≤0.5mm的QFP(方形扁平封裝)和球間距≤0.8mm的BGA(球柵陣列封裝)的器件，為提高貼片精度，要求在IC兩對角設置基準點，見圖2.2。
