線路板拼板的連接方式還得看這3種!

文章出處:責任編輯:查看手機網址
掃一掃!線路板拼板的連接方式還得看這3種!掃一掃!
人氣:-發表時間:2021-08-23 09:29【

橋連

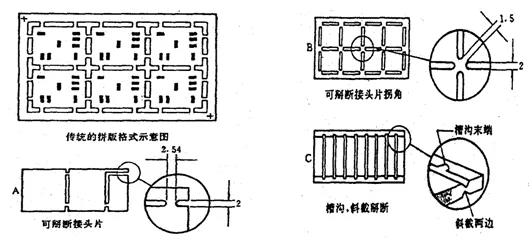

橋連點是線路板的高應力區,容易造成周圍焊點和元件的開裂或裂紋。橋連點長度<2.54mm,寬度<2mm。如下圖。



V形槽

拼板的線路板厚度應≤3.5mm。平行傳送方向的V形槽線數量≤3(對于細長的單板可以例外)。不規則拼板需采用銑槽加V-CUT方式時,銑槽間距應≥2.0mm。雙面對刻V形槽開槽或連接的厚度為板厚的1/3,誤差為±0.15mm;角度為30°/45°±5°。上下刀對位精度偏差:±0.076mm。如下圖。

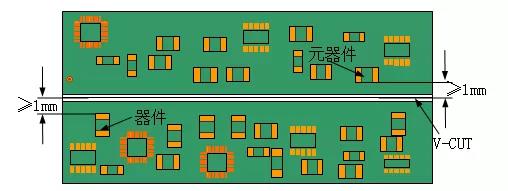

對于需要機器自動分板的線路板V-CUT線兩面(TOPBOTTOM面)要求各保留不小于1mm的元器件禁布區,以避免在自動分板時損壞元器件。如下圖。(元器件與V-CUT5.3.7沖突)

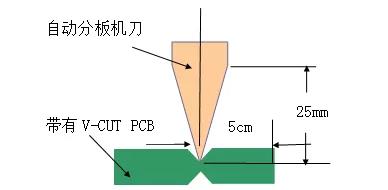

同時還需要考慮自動分板機刀片的結構,如下圖所示。在離板邊禁布區5mm的范圍內,不允許布局高度高于25mm的元器件。

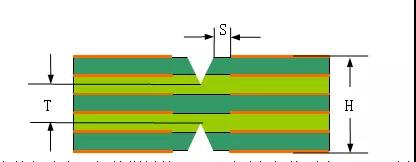

需考慮到V-CUT的邊緣到線路(或PAD)邊緣的安全距離“S”,以防止線路損傷或露銅,一般要求S≥0.3mm。如下圖所示。



郵票孔

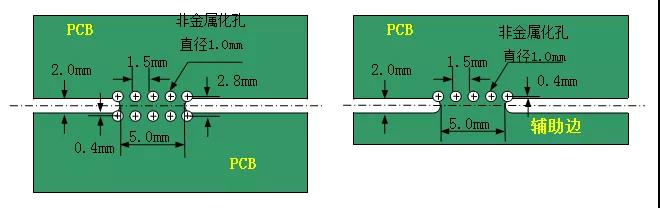

注意搭邊應均勻分布于每塊拼板的四周,以避免焊接時由于線路板受力不均導致變形。要求郵票孔均為非金屬化孔,孔徑為1mm,孔之間中心距為1.62mm,兩組郵票孔之間推薦距離為50mm。郵票孔應打在主體板的邊緣處,孔中心位于主體板的板邊,且不允許打在彎角處。如下圖。
