線路板廠小知識--如何在cam350中查看線路板資料的圖形數據
很多線路板設計者不清楚自己用設計軟件（protel,powerpcb）制作出來的資料在線路板廠是如何打開的。下面我們手把手教你如何使用CAM350查看線路板資料的最小線寬，最小線距，線路板最小孔徑。

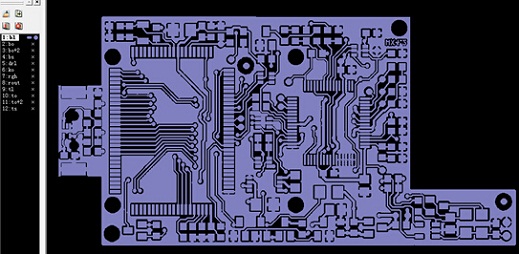

1、首先在線路板輔助軟件CAM350中按字母Y鍵，在彈出的界面中，將線路層設置為top或者bottom

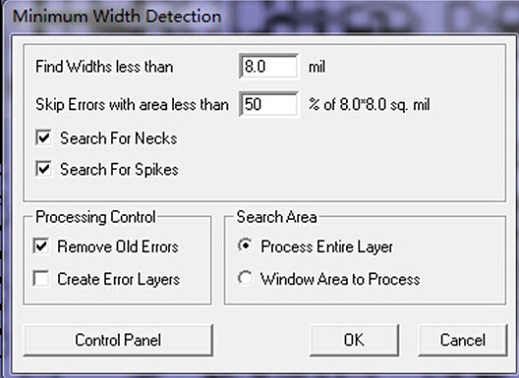

2、查看線路板最小線寬:點擊菜單Analysis->minimum widths，會彈出如下對話框

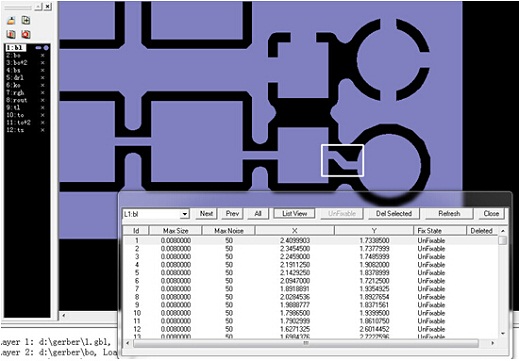

然后點擊OK，則系統會自動分析線路板的最小線寬，此時在下圖中，我們即可以在白色框內看到線路板的最小線寬的位置，我們可以點擊其中的任意一個最小的線寬，線路板輔助軟件將會自動跳轉到相應的位置。

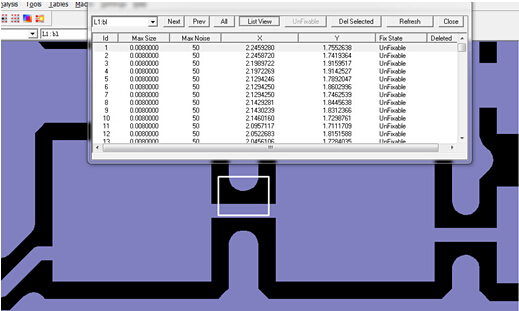

3、查看線路板最小線距，點擊菜單Analysis->minimum gaps,然后點擊OK后，我們同樣可以看到如下圖中的最小線路板距離

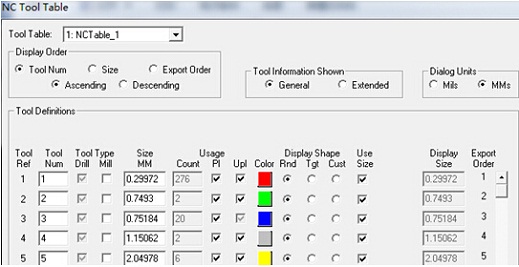

4、查看線路板的最小孔徑,點擊Tables-NC table1,在彈出的對話框中，我們可以看到整個線路板有多少把刀，最小的孔徑是多少，每把刀有多少個孔。如下圖:
