如果你對電源線路板不熟悉，那么如何采購一款最適合自己的電源線路板呢？在這里，讓電源電路板廠家為您從工藝方面解析電源線路板。

首先電源電路板包含的種類很多，不僅僅是常用的移動電源電路板，它還有開關電源、插座電源、監控電源、高頻電源、LED電源和自動化生產設備電源。

再說它的設計。對于電源線路板具體的設計只有我們的設計師了解，采購人卻不是很了解其工藝，導致在選供應商的時候無處著手，而面對一些供應商的提問也無法回答，那么就讓我們來為您細細解答其不同類型產品不同的工藝，您看好咯！

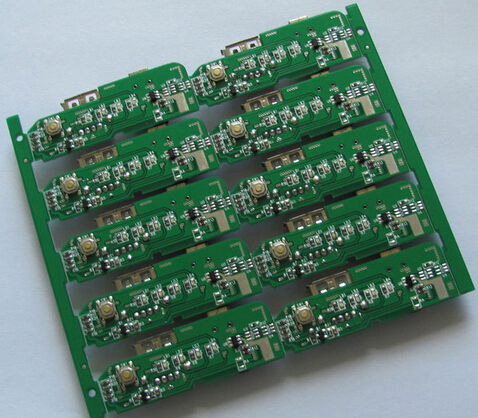

1、移動電源線路板

此類線路板常為2-4層的線路設計，銅厚1oz，線路設計較簡單，沒有需要特別注意的地方，外形尺寸方面的公差需要注意，一般為噴錫的表面處理。

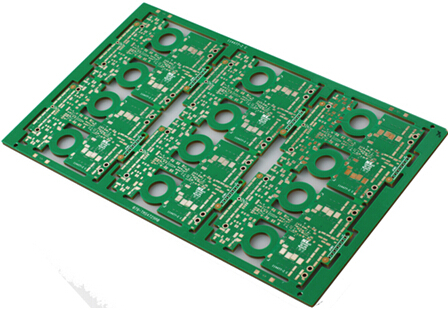

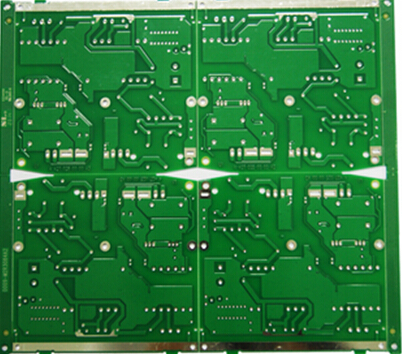

2、開關電源線路板

此類產品為2層板，表面處理可以做噴錫和沉金兩種，噴錫的表面處理比沉金的表面處理容易上錫，貼片比較方面，從下圖可以看出，它的孔較多，孔銅要求在25um以上，而線路的設計則比較粗糙，多為大銅皮，方便散熱。

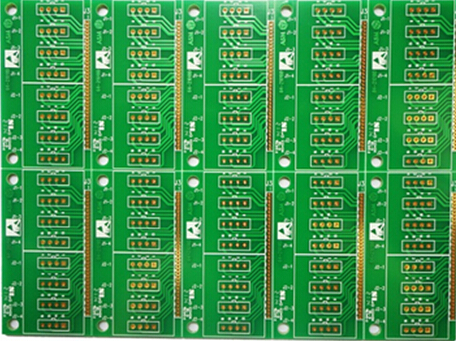

3、自動化生產設備電源線路板

從下圖中可以看出，此類設備電源線路板有固定的卡槽，其線路走向一致，線路較粗，方便大功率電流的流通，一般為2層板，但是表面處理為鍍軟金，金厚要大于1u”，表銅厚度需要在1oz。

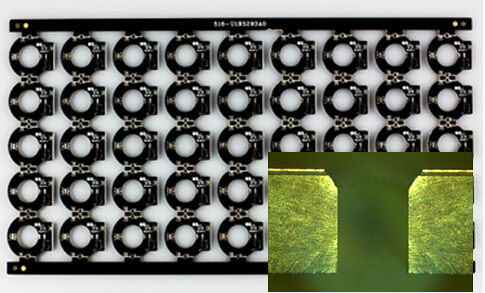

4、LED電源線路板

從切片圖就可以看出，其采用鋁基板材，這是為了更好的散熱，它的板厚達到了2.1mm，且孔口采用45°錐形設計，制作時需要控深銑，工藝方面很難控制。

5、電源厚銅板

這種電源厚銅板，銅厚達到4oz，層數為10層，板厚為2.4mm，孔銅需要大于25um，對于線路的銅厚要求尤為嚴格。
