無線充電是電動汽車除快充、慢充、換電外的電動汽車動力電池補電方式，它與慢充的方式是非常相似的，主要區別是在于變壓器的傳遞電能的方式發生了改變，車載充電的變壓器都置于車內，而無線充電的變壓器原、副邊繞組分別置于車外和車內，通過高頻磁場耦合來傳輸電能。

無線充電的電能傳輸主要包括電磁感應式充電、磁場共振充電和無線電波式充電三種方式。

電磁感應式：電流通過線圈，產生磁場，對附近的線圈產生感應電動勢，產生電流。工作頻率級別一般為KHz，相對的輸出功率大、效率較高。該形式的無線充電需要特定的位置，才能精確充電，充電距離必須控制在0-250px之間。

磁場共振式：發送端與接收端頻率相同，通過共振效應，傳輸電能，可實現遠距離充電，充電位置自由度高，但充電的效率不高。一般適合于中距離傳輸，關鍵的是電能傳輸不受空間非磁性障礙物的影響，在電動車汽車靜態無線充電中優勢更明顯。由于磁場共振充電方式的穩定性好、能量轉換效率高的特點，目前被采納為最佳的汽車無線充電技術。

無線電波式：通過電磁波傳輸電能。小功率充電，充電位置不固定，充電時間長，效率低，傳輸距離長。

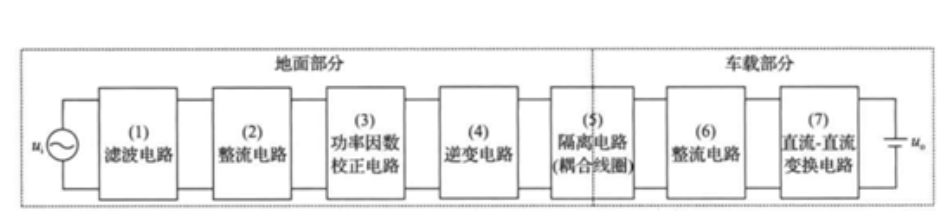

無線充電工作原理

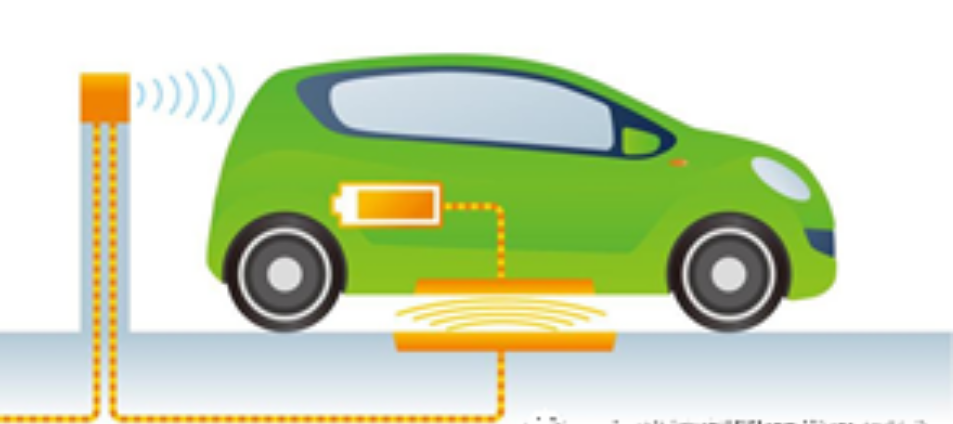

無線充電的工作原理是將電能通過無線傳輸?shù)姆绞较蛲獍l(fā)射，并在接收端接收能量轉化為電能，從而實現電能的無線傳輸，并將電能存儲到電池內實現充電。

汽車無線充電 PCB（印刷電路板）是汽車無線充電系統中的關鍵組件。它基于電磁感應原理或磁共振原理來實現電能的無線傳輸。在電磁感應方式中，通過初級線圈（位于充電底座）產生交變磁場，汽車底部的次級線圈（與 PCB 相連）在磁場中感應出電流，從而為汽車電池充電。對于磁共振方式，其利用特定頻率下兩個線圈的共振特性，更有效地傳輸電能。PCB 在這個過程中起著連接和控制電路的重要作用，它將各個電子元件集成在一起，確保電能的穩定傳輸和充電過程的安全可靠。

汽車無線充電線路板的特點與優勢

汽車無線充電 PCB 具有多方面的顯著特點和優勢。從安全性角度來看，由于沒有外露的充電線纜，避免了因插拔線纜可能導致的漏電、短路等安全隱患，特別是在潮濕或惡劣的環境下更具優勢。在便捷性方面，車主無需手動插拔充電線，停車即可自動充電，大大提高了使用的便利性。而且，這種 PCB 設計通常具有較高的兼容性，可以適應不同類型和功率的電動汽車。同時，其在結構上更加緊湊，有助于汽車整體的空間優化，不會像傳統有線充電設備那樣占據大量空間。

PCB廠總結的汽車無線充電 PCB 的發展前景與應用趨勢

隨著電動汽車市場的迅速發展，汽車無線充電 PCB 的前景十分廣闊。在未來，它有望成為電動汽車充電的主流方式之一。一方面，技術的不斷進步將使無線充電的效率進一步提高，充電時間大幅縮短，接近甚至超過有線充電的速度。另一方面，越來越多的汽車制造商開始將無線充電功能作為車輛的標準配置或可選配置，這將推動汽車無線充電 PCB 的大規模應用。此外，公共停車場、私人車庫等場所也將廣泛安裝無線充電設施，進一步拓展其應用場景，為人們的出行和生活帶來更多便利。
