5G通信印制電路板（PCB）主板是5G基站的核心部件之一。主板良好的層壓質量決定了5G通信信號在主板線路中傳送的質量。根據一款5G通信主板的設計技術特點，從層壓結構設計、基板材料的選用、層壓流程制作中的技術要點等方面進行技術分析，給出相應的改善對策，并通過實驗數據驗證了改善對策的有效性。

5G通信為第五代通信技術，具有高速度、低延時、大容量等特點。5G通信網絡的速度是4G通信網絡的10倍以上，延時為毫秒級，人類眨眼的時間約為100 ms，因此在使用5G網絡時不會感覺卡頓，接收信息十分流暢。在每平方千米的區域內，5G網絡可以同時連接約100萬個用戶，是4G網絡連接用戶數量的10倍以上。

當前5G網絡工作頻率在3~5 GHz，較4G的1.8~2.6 GHz有所提高。5G通信信號的頻率增加，在傳送中的衰減相比4G信號也就會更大。

5G線路板通信主板在選擇基板材料時，相比4G通信PCB主板在材料的介電常數（Dk）及介質損耗（Df）上要求更小一些。在5G PCB主板的表面設計有一定數量的射頻前端功放模塊，它具有信號濾波、放大、轉換等功能，可以將通信信號放大增強后再經天線發射出去。為了保證射頻前端功放模塊傳送信號的速度與保真性，射頻前端功放模塊需要選擇Dk及Df更低的高頻高速材料。

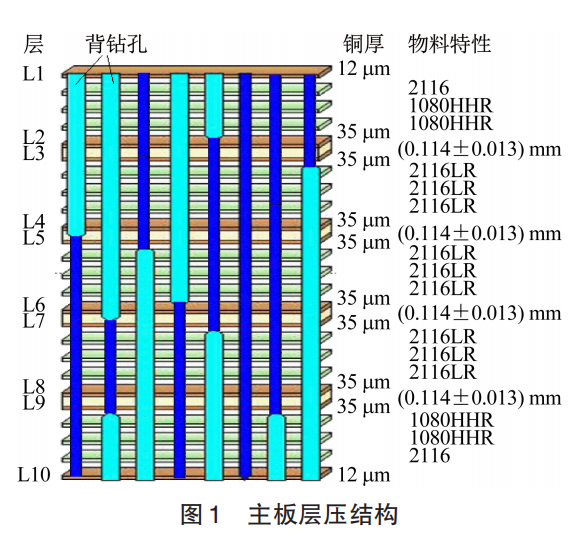

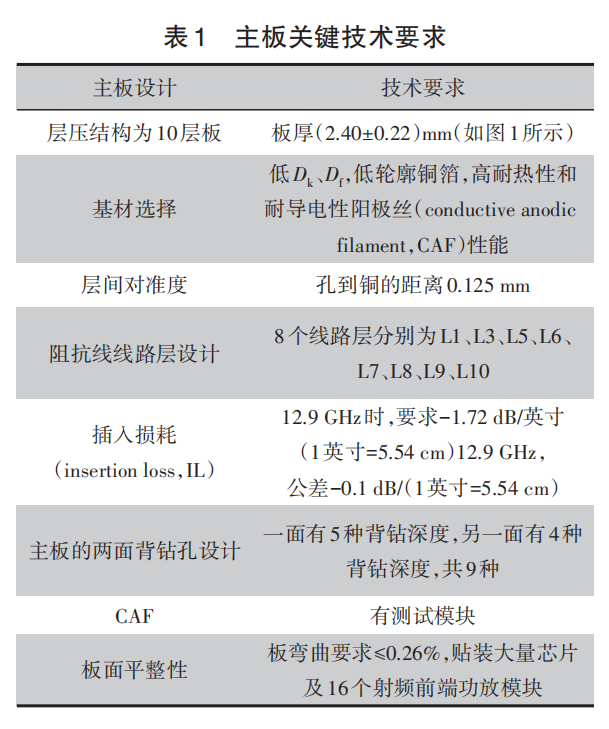

本文介紹一款5G通信PCB主板在層壓制作中的相關技術難點及相應的改善對策。該款主板層壓結構如圖1所示，在層壓中的關鍵技術要點見表1。

5G PCB主板層壓關鍵工藝技術

1.1　壓機熱盤關鍵技術

（1）壓機熱盤的平行度。平行度越好，層壓后的PCB介質層的厚度就越均勻，平行度一般要求≤0.1 mm/m。

（2） 熱盤空爐升溫速率。熱盤空爐升溫速率是指在壓機內沒有PCB材料的情況下熱盤升溫的最快速率。熱盤空爐的升溫速率設計需要在設備選型階段確定好，比如高頻高速類材料一般要求空爐的升溫速率≥12 K/min，以滿足層壓時材料升溫速率3~6 K/min的要求。

1.2　鋼板關鍵技術（1）鋼板厚度均勻性是保證PCB層壓后介質層厚度均勻性的關鍵指標。如果熱盤的平行度指標好，但鋼板的厚度均勻性差，則同樣無法保證PCB在層壓后介質層厚度的均勻性。鋼板的厚度均勻性一般要控制在≤0.03 mm以內。
（2）鋼板的硬度。在長期的高壓狀態下，硬度低的鋼板很容易被刮花或因為一些其他的硬質雜質出現壓坑，從而影響PCB的板面質量。特別是精細線路的板，PCB表面的壓坑會導致線路不良。鋼板的維氏硬度（vickers hardness，HV）一般要求≥500。
（3）鋼板的熱膨脹系數（coefficient of thermal expansion，CTE）。熱膨脹會使PCB表面的銅箔產生皺折，表現在12 μm銅箔上，原因為鋼板在高溫下的CTE與銅箔的CTE（16.5×10−6 K−1）之間的差異。因此，應盡量選擇CTE與銅箔相近的鋼板，鋼板的CTE一般要求為8×10−6~15×10−6 K−1。

1.3　層壓工藝參數

（1）壓力。要求壓機系統有較高且穩定的壓力輸出能力，一般要求壓強≥5.516 MPa。半固化片（prepreg，PP）中的樹脂達到約80 ℃的溫度時開始熔融，在高壓下樹脂流動并帶出揮發性氣體，同時填充線隙及與玻纖布進一步浸潤，最后在高溫高壓下交聯反應完成固化，在層壓的過程中壓力要保持穩定。

（2） 真空。要求系統能在3~5 min以內將爐內的真空抽到≤3 kPa，然后保持穩定，在層壓過程中，抽真空可以持續將熱壓時PP中揮發出的低分子氣體抽出來，在高壓的配合下保證PCB中不殘留氣泡。

（3） 溫度。PP中樹脂變化過程為：固化→黏彈態→黏稠態→流體態→黏稠態→黏彈態→固化。關鍵區域的溫度段就是層壓窗口，掌控好轉壓點溫度與固化溫度關系到材料的層壓質量。通常轉壓點溫度是指PP中樹脂在熔融之后達到流體態時，黏度達到最低點前10~20 K的溫度點，比如某樹脂熔融之后黏度最低點的溫度為105 ℃，則轉壓點的溫度一般在85~95 ℃，此時要將系統壓力提升到高壓段。固化溫度則是指材料的溫度上升到材料的Tg溫度以上約15~20 K的溫度，比如Tg=170 ℃的材料，一般材料供應商會要求固化段溫度在185 ℃以上并保持60min，PP中的樹脂在此高溫下可以快速地發生交聯反應并完成固化。

（4） 升溫速率一般是指材料溫度從70 ℃上升到140 ℃時的速率 （K/min）。樹脂在層壓中能達到的最低黏度與升溫的速率有一定的關系，實驗證明升溫速率越快、黏度越低，樹脂流動性也就會越好。有些材料本身的流動性較差，為了盡可能地填充線路及與玻纖絲進一步完成浸潤，材料供應商會對此類材料在層壓時要求較高的升溫速率，并且要求高壓段的壓力比普通材料對應值大一些，比如某些高頻高速的材料，層壓時的升溫速率一般>3 K/min。
