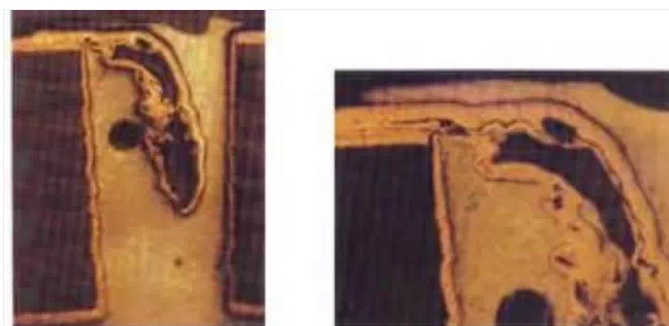

孔壁鍍層的空洞是印制電路板孔金屬化常見的缺陷之一，也是易引起印制電路板批量報廢的項目之一。造成鍍層空洞的因素很多，其中最常見的是PTH鍍層空洞，通過控制藥水的相關工藝參數能有效的減少PTH鍍層空洞的產生。但其它因素也不能忽視，只有通過細致的觀察，了解到產生鍍層空洞的原因及缺陷的特點，才能及時有效的解決問題，維護產品的品質。接下來我們就來具體了解兩種主要原因及其相應的對策。

1、PTH造成的孔壁鍍層空洞

PTH造成的孔壁鍍層空洞主要是點狀的或環狀的空洞，具體產生的原因如下：

（1）沉銅缸銅含量、氫氧化鈉與甲醛的濃度

　　銅缸的溶液濃度是首先要考慮的。一般來說，銅含量、氫氧化鈉與甲醛的濃度是成比例的，當其中的任何一種含量低于標準數值的10%時都會破壞化學反應的平衡，造成化學銅沉積不良，出現點狀的空洞。所以優先考慮調整銅缸的各藥水參數。

（2）槽液的溫度

　　槽液的溫度對溶液的活性也存在著重要的影響。在各溶液中一般都會有溫度的要求，其中有些是要嚴格控制的。所以對槽液的溫度也要隨時關注。

（3）活化液的控制

　　二價錫離子偏低會造成膠體鈀的分解，影響鈀的吸附，但只要對活化液定時的進行添加補充，不會造成大的問題。活化液控制的重點是不能用空氣攪拌，空氣中的氧會氧化二價錫離子，同時也不能有水進入，會造成SnCl2的水解。

（4）清洗的溫度

 清洗的溫度常常被人忽視，清洗的最佳溫度是在20℃以上，若低于15℃就會影響清洗的效果。在冬季的時候，水溫會變的很低，尤其是在北方。由于水洗的溫度低，板子在清洗后的溫度也會變的很低，在進入銅缸后板子的溫度不能立刻升上來，會因?yàn)殄e(cuò)過了銅沉積的黃金時間而影響沉積的效果。所以在環境溫度較低的地方，也要注意清洗水的溫度。

（5）整孔劑的使用溫度、濃度與時間

　　藥液的溫度有著較嚴格的要求，過高的溫度會造成整孔劑的分解，使整孔劑的濃度變低，影響整孔的效果，其明顯的特征是在孔內的玻璃纖維布處出現點狀空洞。只有藥液的溫度、濃度與時間妥善的配合，才能得到良好的整孔效果，同時又能節約成本。藥液中不斷累積的銅離子濃度，也必須嚴格控制。

（6）還原劑的使用溫度、濃度與時間

 還原的作用是去除去鉆污后殘留的錳酸鉀和高錳酸鉀，藥液相關參數的失控都會影響其作用，其明顯的特征是在孔內的樹脂處出現點狀空洞。

（7）震蕩器和搖擺

　　震蕩器和搖擺的失控會造成環狀的空洞，這主要是由于孔內的氣泡未能排除，以高厚徑比的小孔板最為明顯。其明顯的特征是孔內的空洞對稱，而孔內有銅的部分銅厚正常，圖形電鍍層（二次銅）包裹全板鍍層（一次銅）。

2、圖形轉移造成的孔壁鍍層空洞

圖形轉移造成的孔壁鍍層空洞主要是孔口環狀和孔中環狀的空洞，具體產生的原因如下：

（1）前處理刷板

　 刷板的壓力過大，將全板銅和PTH孔口處的銅層被刷磨掉，使后面的圖形電鍍無法鍍上銅，從而產生孔口環狀空洞。其明顯的特征是孔口的銅層漸漸變薄，圖形電鍍層包裹全板鍍層。所以要通過做磨痕測試，控制刷板壓力。

（2）孔口殘膠

　　在圖形轉移工序?qū)に噮?shù)的控制非常重要，因?yàn)榍疤幚砗娓刹涣肌①N膜的溫度、壓力的不當都會造成孔口的邊緣部位出現殘膠而導致孔口的環狀空洞。其明顯的特征是在孔內的銅層厚度正常，單面或雙面孔口處呈現環狀空洞，一直延伸到焊盤，斷層邊緣有明顯被蝕刻的痕跡，圖形電鍍層沒有包裹全板。

（3）前處理微蝕

 前處理的微蝕量要嚴格控制，尤其要控制干膜板的返工次數。主要是孔中部因電鍍均勻性的問題鍍層厚度偏薄，返工過多會造成全板孔內的銅層減薄，而最終產生孔內中部的環狀無銅。其明顯的特征是孔內全板鍍層漸漸變薄，圖形電鍍層包裹全板鍍層。
