UL是美國的安全檢驗機構，全稱是Under-writers Laboratories Inc，即保險實驗室公司的縮寫。它是美國和全球享有盛名，并成為世界最大，歷史最長，威信最高的安全檢定機構。下面請隨PCB廠家一起來了解一下印制線路板的UL標識和應用吧！

一．UL796標準

UL針對印制線路板的安全專門制定了UL796標準，得到美國國家標準化協會批準。UL796規定了PCB廠要獲得UL認證時，必須制作的標準試樣圖形，包括以下三種圖形。只用當以下樣品全部通過UL的嚴格測試后，才能夠獲得UL認證。

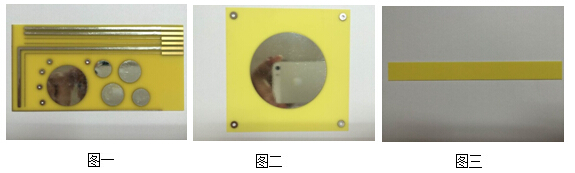

圖一：樣品需測試的項目有熱沖擊、粘結強度、電鍍附著力、絕緣材料測定測試。

圖二：樣品需測試的項目有分層測試、微切片測試。

圖三：樣品需測試的項目有燃燒測試、熱沖擊測試。

二．認識UL標識

以深聯電路為例：

（1）“”為深聯電路的公司LOGO，也是在UL注冊的公司識別標識；

（2）“E234156”為深聯電路的UL文檔號，此文檔號如身份證號碼一樣為唯一標識；

（3）“SL-D、SL-M”標識為深聯電路在UL注冊的型號，分別代表單層板（包括FR-4的單面板和雙面板）和多層線路板；

（4）”表示元器件的安全標志，“”中的“C、US”表示分別滿足加拿大和美國的UL標準；

（5）“94V-0”表示印制線路板阻燃等級，屬最高級別；

（6）有部分客戶要求在標識中增加“▲”符號，此符號表示標記的印制線路板產品完全遵守并承擔UL976標準所需求的性能水平責任。

以上各項，（1）（3）必須加到印制線路板上（蝕刻或絲印字符在PCB上均可）。其余各項根據客戶要求選擇添加。
