最近線路板小編發現一個大神級創作——將心目中的女神印在線路板上！接下來就給大家分享點干貨：如何讓你心目中的女神出現在電路板上?

首先你得有一張女神的照片

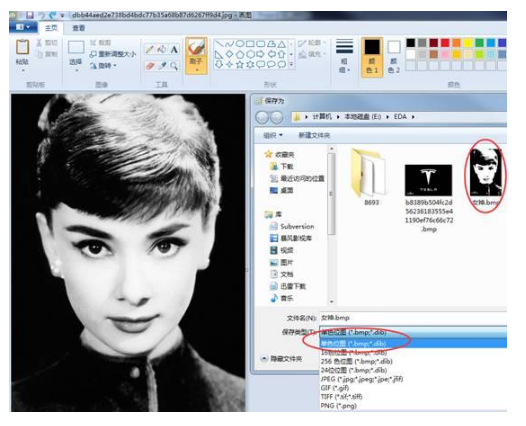

然后使用Windows自帶軟件“畫圖”打開這張圖片。將其另存為.bmp格式的單色位圖

從而得到女神.BMP。你也可以在使用畫圖進行編輯圖片。手殘黨可以放棄了

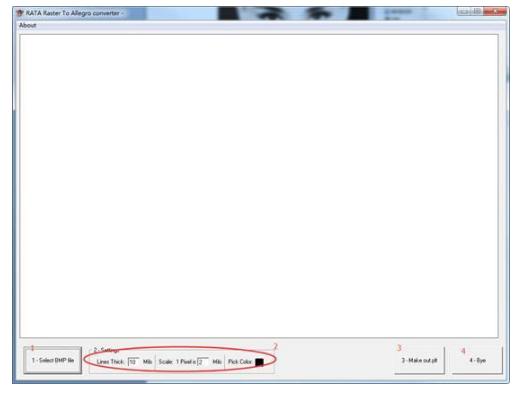

然后打開RATA按照

圖中標注的1-4步進行格式轉換

第一步：選著導入的圖片文件。

第二步：設置線寬以及像素是多少mil的比例。

第三步：導出out.plt

第四步：關閉吃此軟件

到此處前期處理的都已完成。接下來我們就要將我們的女神“畫”在電路板上了

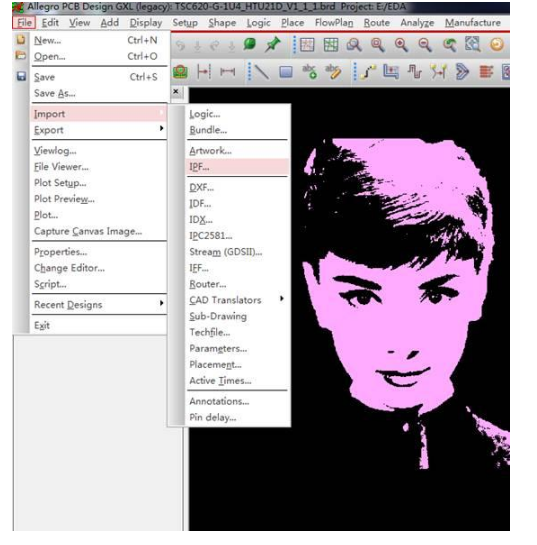

打開你的BRD文件。選擇import→IPF.. 選擇out.plt導入。如下圖

那么到這我們的女神就到我們的PCB里了。是不是很漂亮呀!

這里需要注意下。因?yàn)樽鲈陔娐钒迳鲜窃诎遄拥谋韺咏z印層，一般情況下在導入時將其放在top-silkscreen。放置完成后選Edit→change 將線寬改小。這樣看起來更細膩。

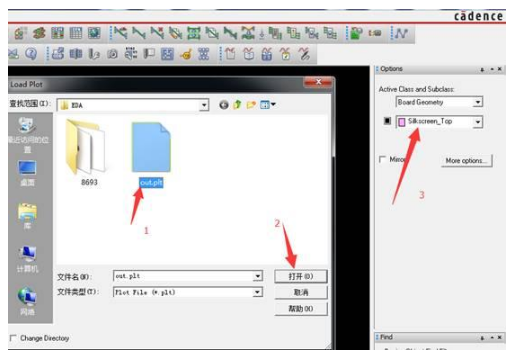

選擇層面需注意。此功能是選擇導入的文件之后然后在options中選擇放置的層面。

如下圖。點擊打開后直接選擇所放置層面。

由于板子的大小不確定，導入后可能會出現大小不合適。此時你就需要另一個功能

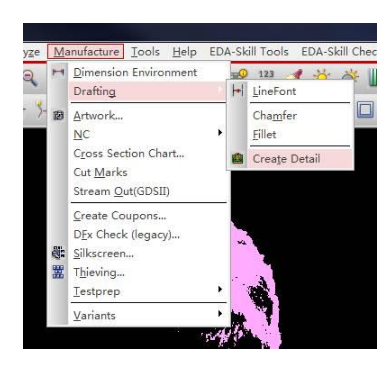

選擇Manufacture→Drafting→Creat Detail 此功能可將絲印，焊盤等進行放大縮小，并更改到其他層面

請點擊此處輸入圖片描述

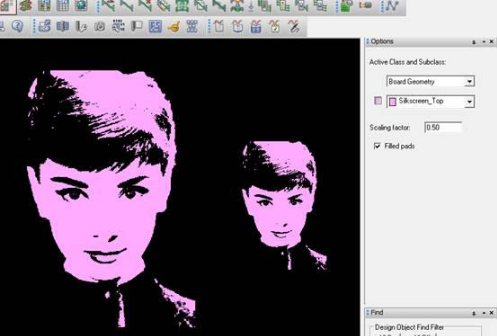

下圖為縮放了0.5倍之后的效果。

至此全部工作都以完成。學會了趕緊找女神的照片去。這樣你的電路板絕對的獨一無二!
