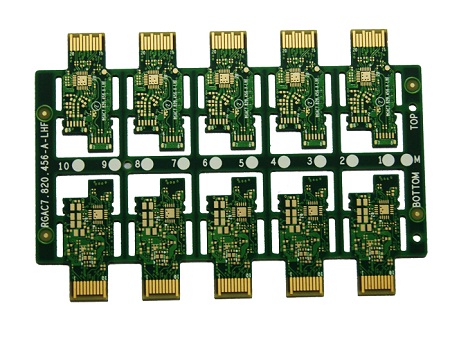

PCB印刷線路板各層含義
PCB印刷線路板都有哪些層,各層分別有什么含義和作用呢,以下供您參考:
1.Signal layer(信號層)
信號層主要用于布置印刷線路板上的導線.Protel99SE提供了32個信號層,包括Top layer(頂層),Bottom layer(底層)和30個MidLayer(中間層)。
2.Internal plane layer(內部電源/接地層)
Protel99SE提供了16個內部電源層/接地層。該類型的層僅用于多層板,主要用于布置電源線和接地線。我們稱雙層板,四層板,六層板,一般指信號層和內部電源/接 地層的數目。
3.Mechanical layer(機械層)
Protel99SE提供了16個機械層,它一般用于設置電路板的外形尺寸,數據標記,對齊標記,裝配說明以及其它的機械信息.這些信息因設計公司或PCB廠家的要求而有所不同。執行菜單命令Design|Mechanical Layer能為印刷線路板設置更多的機械層。另外,機械層可以附加在其它層上一起輸出顯示。
4.Solder mask layer(阻焊層)
在焊盤以外的各部位涂覆一層涂料,如防焊漆,用于阻止這些部位上錫。阻焊層用于在設計過程中匹配焊盤,是自動產生的。Protel99SE提供了Top Solder(頂層)和Bottom Solder(底層)兩個阻焊層。
5.Paste mask layer(錫膏防護層)
它和阻焊層的作用相似,不同的是在機器焊接時對應的表面粘貼式元件的焊盤。Protel99SE提供了Top Paste(頂層)和Bottom Paste(底層)兩個錫膏防護層。
