在硬件系統設計中，通常我們關注的串?dāng)_主要發生在連接器、芯片封裝和間距比較近的平行走線之間。但在PCB廠某些線路板設計中，高速差分過孔之間也會產生較大的串?dāng)_，PCB廠小編對高速差分過孔之間的產生串?dāng)_的情況提供了實例仿真分析和解決方法。

高速差分過孔間的串?dāng)_

對于板厚較厚的PCB來說，板厚有可能達到2.4mm或者3mm。以3mm的單板為例，此時一個通孔在PCB上Z方向的長度可以達到將近118mil。如果PCB上有0.8mm pitch的BGA的話，BGA器件的扇出過孔間距只有大約31.5mil。

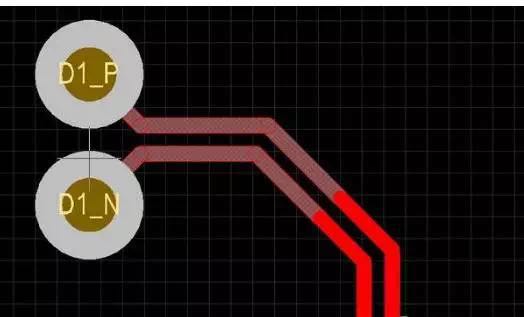

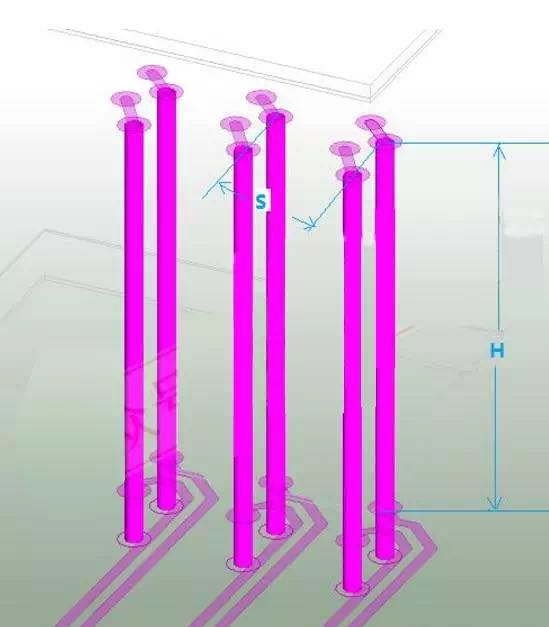

如圖1所示，兩對相鄰差分過孔之間Z方向的并行長度H大于100mil，而兩對差分過孔在水平方向的間距S=31.5mil。在過孔之間Z方向的并行距離遠大于水平方向的間距時，就要考慮高速信號差分過孔之間的串?dāng)_問題。順便提一下，高速PCB設計的時候應該盡可能最小化過孔stub的長度，以減少對信號的影響。如下圖所1示，靠近Bottom層走線這樣Stub會比較短。或者可以采用背鉆的方式。

圖1：高速差分過孔產生串?dāng)_的情況（H>100mil, S=31.5mil ）

差分過孔間串?dāng)_的仿真分析

下面是對一個板厚為3mm，0.8mm BGA扇出過孔pitch為31.5mil，過孔并行距離H=112mil的設計實例進行的仿真。

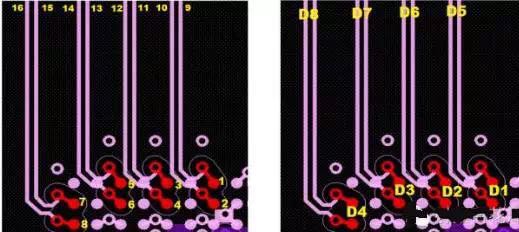

如圖2所示，我們根據走線將4對差分對定義成8個差分端口。

圖2：串?dāng)_仿真端口定義

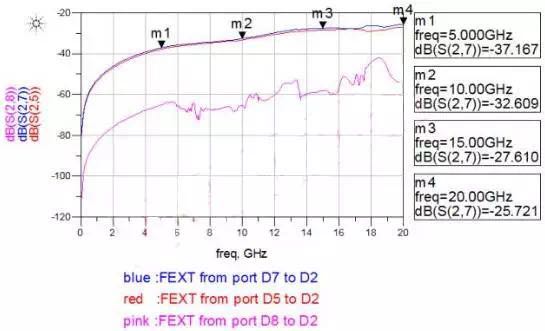

假設差分端口D1—D4是芯片的接收端，我們通過觀察D5、D7、D8端口對D2端口的遠端串?dāng)_來分析相鄰?fù)ǖ赖拇當_情況。由圖3所示的結果我們可以看到距離較近的兩個通道，通道間的遠端串?dāng)_可以達到-37dB@5GHz和-32dB@10GHz，需要進一步優化設計來減小串?dāng)_。

圖3：差分對間的串?dāng)_仿真結果

也許讀到這里您會產生疑問：如何判定是差分過孔引起的串?dāng)_而不是差分走線引起的串?dāng)_呢？

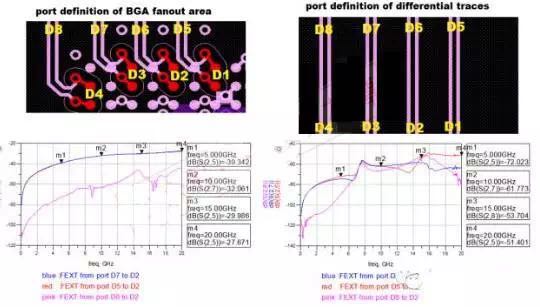

為了說明這個問題，我們將上述的實例分成BGA扇出區域和差分走線兩部分分別進行仿真。仿真結果如圖4所示：

圖4：BGA扇出區域和差分走線串?dāng)_仿真結果

從圖4右側的仿真結果可以看出差分走線間的串?dāng)_都在-50dB以下，在10GHz頻段下甚至達到了  -60dB以下。而BGA扇出區域的串?dāng)_和原來整體仿真的串?dāng)_數值比較接近。從圖4中的仿真結果我們可以得出在上述實例中差分過孔間的串?dāng)_起主要作用。

差分過孔間串?dāng)_的優化

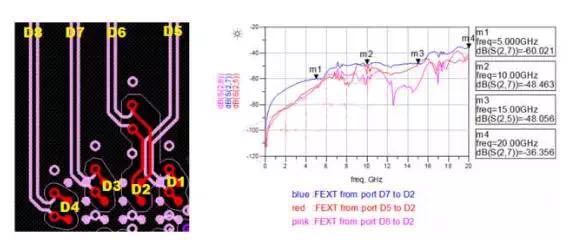

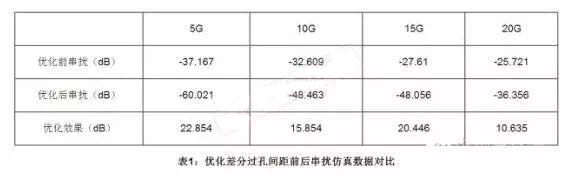

了解了此類問題產生串?dāng)_的根源，優化差分過孔之間串?dāng)_的方法就比較明確了。增加差分過孔之間的間距是簡單易行并且十分有效的方法。我們?cè)趯?shí)例原設計的基礎上將差分過孔位置進行了優化，使得每對差分過孔之間的間距大于75mil。從圖5所示的仿真結果以及表1的數據對比可以看出，優化后的遠端串?dāng)_比原設計在15GHz頻帶內有15~20dB的改善，在15~20GHz頻帶內有10dB的改善。

圖5：優化差分過孔間距后串?dāng)_仿真結果
