在硬件系統設計中，通常我們關注的串?dāng)_主要發生在連接器、芯片封裝和間距比較近的平行走線之間。但在PCB廠某些線路板設計中，高速差分過孔之間也會產生較大的串?dāng)_，PCB廠小編對高速差分過孔之間的產生串?dāng)_的情況提供了實例仿真分析和解決方法。

高速差分過孔間的串?dāng)_

對于板厚較厚的PCB來說，板厚有可能達到2.4mm或者3mm。以3mm的單板為例，此時一個通孔在PCB上Z方向的長度可以達到將近118mil。如果PCB上有0.8mm pitch的BGA的話，BGA器件的扇出過孔間距只有大約31.5mil。

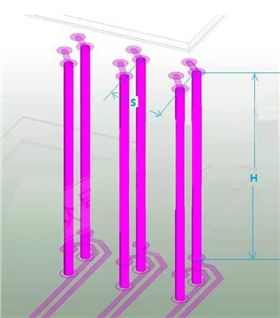

如圖1所示，兩對相鄰差分過孔之間Z方向的并行長度H大于100mil，而兩對差分過孔在水平方向的間距S=31.5mil。在過孔之間Z方向的并行距離遠大于水平方向的間距時，就要考慮高速信號差分過孔之間的串?dāng)_問題。順便提一下，高速PCB設計的時候應該盡可能最小化過孔stub的長度，以減少對信號的影響。如下圖所1示，靠近Bottom層走線這樣Stub會比較短。或者可以采用背鉆的方式。

圖1：高速差分過孔產生串?dāng)_的情況（H>100mil, S=31.5mil ）

差分過孔間串?dāng)_的仿真分析
