7月26日，魅族在珠海歌劇院發布了新一代PRO系旗艦——PRO 7/PRO 7 Plus。這兩款機型憑借前后雙屏幕的設計引起了不少網友的熱議。PRO 7/7 Plus的內部用料做工，結構設計又如何呢？電池線路板為你馬上進入拆解環節。

詳細拆解部分

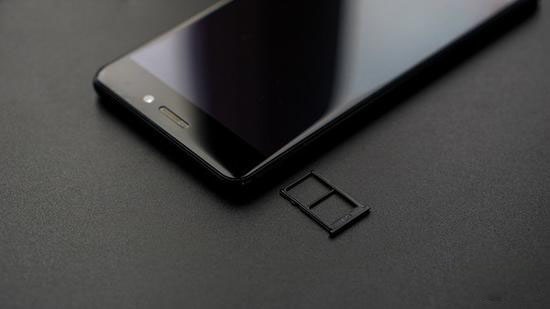

二話不說，卡托先拔掉。

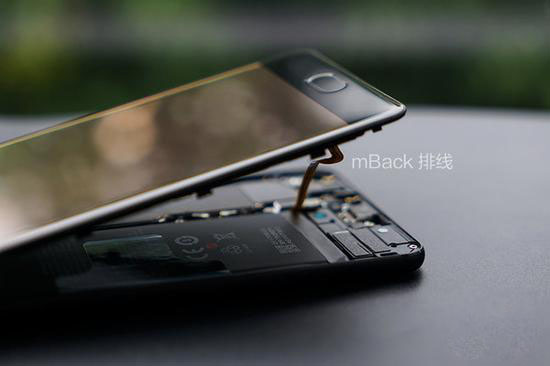

分離屏幕與金屬機身的時候，小心下端的mBack排線，其實在手機的上半部分也連接著觸屏/液晶排線。不小心扯斷就找售后吵去~

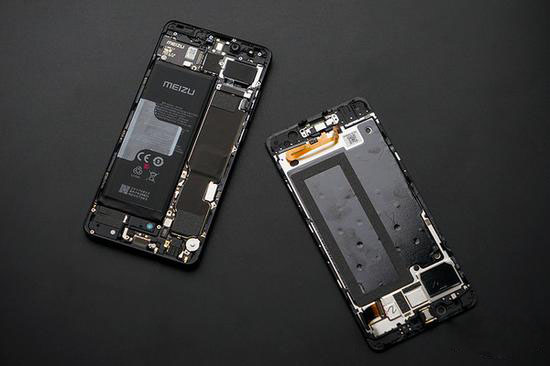

PRO 7內部沒有采用PRO 6/6s、6 Plus那樣的三段式布局，而是像iPhone那樣采用了L形的主板+側放電池設計，相信這是因?yàn)楹笾眯∑琳紦?jù)了不少空間。（其實PRO 7是C形主板，不過和L形基本只在尾插小板部分有區別）

而靠近屏幕的一側覆蓋了用以緩沖的泡棉以及用于導熱的石墨紙。值得一提的是，屏幕沖壓板與金屬后殼接合處有一層3M粘合膠，在一定程度上防止了水分的滲入。

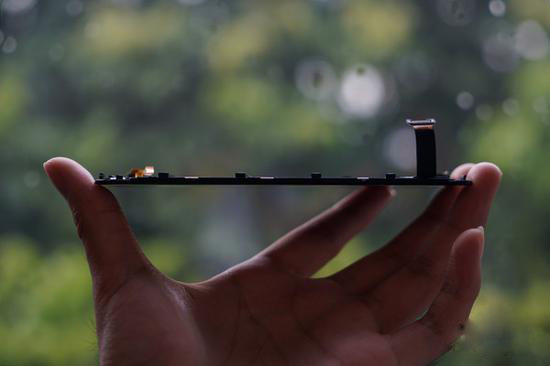

5.2英寸OLED屏幕背面覆蓋了一層金屬?zèng)_壓板，與屏幕貼在金屬中框的設計相比，這種更薄，拆起來要更加小心，不然咔嚓一聲又要跑去找售后吵架了。

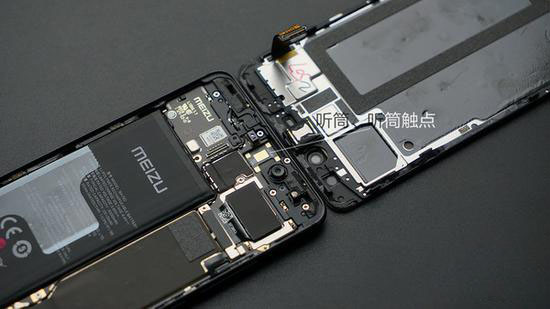

PRO 7的聽筒與主板采用金屬觸點連接。

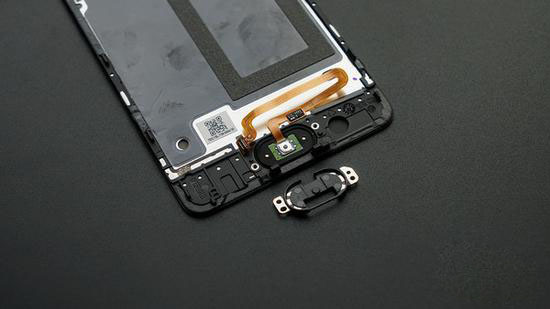

PRO 7的mBack按鍵整合在前面板上。金屬/注塑支架起到固定的作用之外，內部的凸起點還給mBack鍋?zhàn)衅聪蜃饔昧ΑＡ硗猓存I與支架之間還填充了橡膠圈，同樣起到一定的防水作用。

主板部分，PRO 7采用了類似iPhone的L形布板設計，這當中的區別在于PRO 7尾插部分的電路板與主板共用一塊PCB，因此很多人稱之為C形。iPhone的尾插小板則是通過排線與主板連接的。

拆下主板之后，我們發現機身后殼有一塊大面積的凸起，其實這就是副屏，凸起部分占據了不少內部空間，因此在保證整機厚度的情況下不能采用傳統的三段式結構。

PRO 7主板的屏蔽罩表面都覆蓋了導熱石墨層，而石墨層下面就是主要芯片。而PCB顏色方面則為看著高端，維修起來相當困難的黑色，側面顯示出魅族對這款旗艦的信心。

副屏液晶/觸屏的排線從側面與主板連接。而整個屏幕模組則采用粘合劑粘合在機身凹槽，拆下的話需要用熱風槍加熱然后撬開，撬開的時候很容易把屏幕撬碎，當然碎了“叕”可以去售后那里吵。

內置揚聲器采用金屬觸點與尾插小板部分相連，表面還覆蓋了泡棉，用以填充與機身之間的空隙，減少震動保證聲音的良好輸出。

PRO 7內置3000mAh電池，而PRO 7 Plus則為3500mAh，其中PRO 7支持8V/3A快充，而PRO 7 Plus則支持5V/5A快充，mCharge 4.0。

魅族PRO 7拆解總結

整體看來，魅族PRO 7拆解難度不大，但復原難度大，這主要集中在機身內部結構較為復雜，小零件相當多，而且不同位置的螺絲也有規格之分。

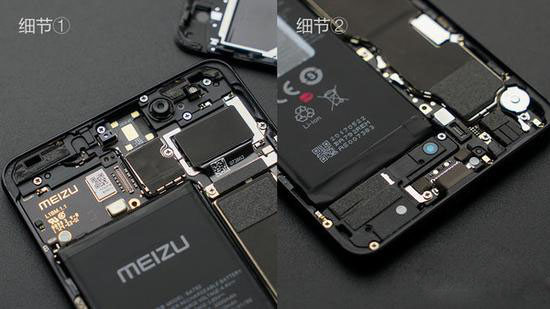

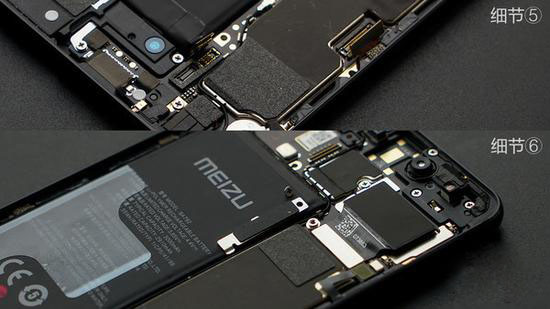

而在結構、做工方面，PRO 7使用了L形主板布局，雖然這樣的結構會犧牲一定的電池容量，但機身整體厚度得到了較好的保證，從而手感更好。而做工方面，PRO 7依然延續了旗艦機應有的品質，例如所有排線插頭都使用了金屬支架+泡棉作為固定，插座還繞了一圈泡棉防止水分對插座的腐蝕。另外，在屏幕背部金屬?zèng)_壓板與機身接合處覆蓋了一圈3M粘合膠，一定程度上保證了PRO 7的生活防水性能。
