在 5G 時代，高速率、低時延的通信需求成為推動社會數字化轉型的關鍵力量。

5G 天線 PCB 作為 5G 通信系統中的重要組成部分，其性能優劣直接關乎信號傳輸質量。那么，5G 天線 PCB 如何突破重重技術瓶頸，達成高速信號傳輸呢？

選用高性能材料提升傳輸性能

材料是影響 5G 天線 PCB 信號傳輸?shù)幕A因素。5G 信號頻率高、波長短，傳統 PCB 材料已難以滿足需求。高頻高速板材成為首選，如羅杰斯公司的 RO4000 系列板材，具有低介電常數（Dk）和低介質損耗（Df）特性。低 Dk 能減少信號傳輸過程中的相位延遲，低 Df 則降低信號能量損耗，有效保障 5G 信號在高頻下的完整性。同時，在覆銅箔方面，采用高純度、低粗糙度的銅箔，可降低線路電阻，減少信號傳輸時的趨膚效應影響，進一步提升信號傳輸速度與質量。

優化電路設計保障信號完整性

合理的電路設計是實現高速信號傳輸?shù)暮诵摹?/p>

5G天線線路板設計中，采用多層板結構，精確控制各層線路的阻抗匹配。例如，通過嚴格計算與仿真，確保傳輸線的特性阻抗為 50 歐姆，減少信號反射，保障信號順利傳輸。對于高速信號線路，遵循最短路徑原則，減少線路彎折，避免出現直角或銳角，防止信號在彎折處產生反射和散射。同時，利用差分信號傳輸技術，將一對極性相反、大小相等的信號同時傳輸，有效抑制共模干擾，提升信號的抗干擾能力，確保 5G 信號在復雜電磁環境下也能精準、高速傳輸。

革新制造工藝滿足高精度要求

先進的制造工藝是突破技術瓶頸的有力支撐。在 5G 天線 PCB 制造過程中，采用高精度的激光直接成像（LDI）技術，可精確蝕刻出更細、更密的線路，滿足 5G 信號高頻傳輸對線路精度的嚴苛要求。其線路精度可達 ±5μm，極大提升了電路集成度，減少信號傳輸延遲。在電鍍環節，運用先進的化學鍍鎳浸金工藝，提高線路表面的平整度和抗氧化性，降低信號傳輸時的接觸電阻，保證信號傳輸?shù)姆€(wěn)定性。此外，借助高精度的層壓技術，確保多層板各層之間的對準精度，避免因?qū)娱g偏移導致信號傳輸異常。

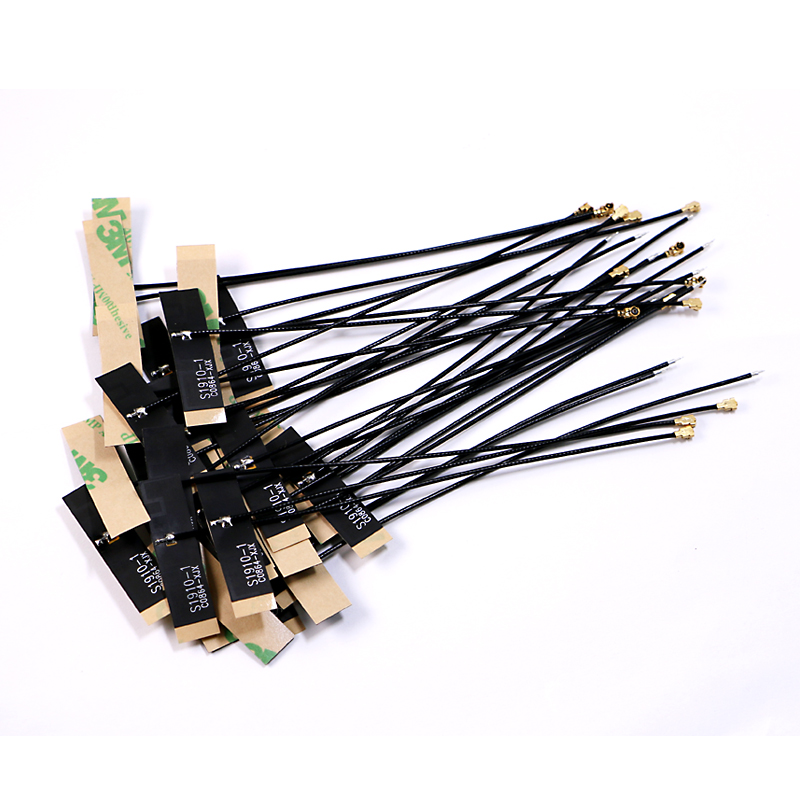

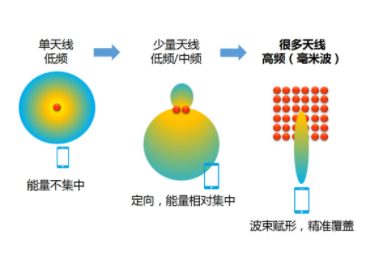

5G毫米波天線PCB設計

某5G通信基站采用毫米波天線設計，工作頻段為28GHz，設計中面臨的挑戰包括高頻信號損耗、阻抗匹配和散熱問題。最終解決方案如下：

材料選擇：選用Rogers RO5880材料，Dk為2.2，Df為0.0009，確保低損耗和高相位穩定性。

信號完整性優化：通過仿真優化微帶線參數，確保28GHz信號的阻抗匹配，并使用差分對設計減少EMI。

熱管理設計：在高功率區域布置導熱過孔，并在背面安裝散熱器，確保長時間工作時的溫度穩定性。

最終，該設計在實驗室測試中表現出優異的信號完整性和熱穩定性。

電路板廠講5G 天線 PCB 通過選用高性能材料、優化電路設計以及革新制造工藝等多維度發力，成功突破技術瓶頸，實現高速信號傳輸，為 5G 通信網絡的廣泛覆蓋與高效運行奠定堅實基礎，推動 5G 技術在各個領域的深度應用與創新發展。

未來，隨著5G技術的不斷演進和毫米波頻段應用的擴大，PCB設計將面臨更大的挑戰。設計師需要不斷提高技術水平，靈活應對新材料、新工藝的應用，為5G通信技術的發展提供堅實的支持。
