在新能源汽車產業蓬勃發展的今天，環保、節能、高效已成為新時代出行的代名詞。在眾多構成部件中，主控制板作為充電樁的“大腦”，其重要性不言而喻。今天，讓我們深入探索這一過程中的獨特優勢與卓越實踐。

自主研發，創新驅動未來

從PCB布局到電路邏輯，每一步都凝聚著創新的智慧與對品質的極致追求。通過不斷的技術突破與迭代，確保每一款主控制板都能精準匹配市場需求，引領行業潮流。

汽車充電樁線路板的生產過程·

一、精密設計，奠定基石

一切始于設計。工程師們依據充電樁的功能需求，精心繪制出PCB（印刷電路板）的設計藍圖。這張藍圖不僅承載著電路的邏輯與布局，更是后續生產流程的基石。每一個細節都需經過反復推敲，確保設計的合理性與高效性。

二、精細焊接，構建框架

生產線上，PCB板經過精密的印刷工藝，將錫膏精準地涂抹在需要焊接的觸點上。隨后，高速貼片機以驚人的速度將電容、電阻、IC集成電路等元器件準確無誤地粘貼在錫膏上。緊接著，通過回流焊接技術，錫膏在高溫下融化并重新凝固，將元器件牢牢固定在PCB板上，構建起充電樁主控制板的堅實框架。

印刷錫膏環節

三、嚴格質檢，確保品質

品質是產品的生命線。焊接完成后，PCB板需經過AOI光學檢測機的嚴格檢驗，確保每一個焊接點都符合標準。不合格的產品將被立即返工，而合格的則成為主板半成品，進入下一階段的組裝流程。

AOI光學檢測環節

四、人工組裝，精益求精

對于非標準元器件，如電壓器、電感、接線端子等，需要經驗豐富的工人進行手工插裝。他們憑借精湛的技藝，將這些異形零件逐一安裝在主板半成品上，并通過波峰焊接機進行固定。這一環節雖耗時費力，卻是對產品品質的又一次提升。

手工插件、焊接環節

五、全面檢測，守護安全

組裝完成后，主板需經歷一系列嚴格的測試：通電測試、運行測試以及三防（防水、防塵、防腐蝕）處理。任何一項測試不合格，都將導致產品被退回返工。只有經過層層篩選，確保萬無一失的主板，才能正式投入市場。

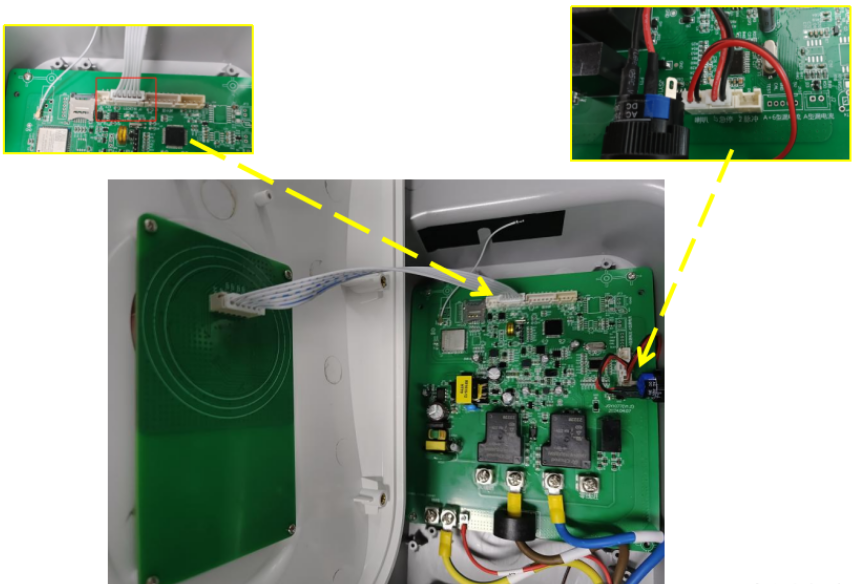

汽車充電樁PCB主控制板的安裝之旅

一、精準定位，安全為先

在安裝過程中，首先需要將主板準確放置在充電樁殼體的預留位置中。同時，為了保障充電樁的運行安全，還需在主板中心安裝兩根熱敏電阻，用于實時監測主板溫度。一旦溫度過高，系統將立即報警并切斷電源，防止意外發生。

二、連接有序，確保穩定

接下來是電源線的連接。工人需將家用交流電源線正確接入主板下端的接口，并確保連接牢固可靠。同時，充電樁槍頭與連接電纜組件也需精心連接在主板上端，確保充電過程中的電流傳輸穩定無阻。

三、指示燈與通訊接口，提升用戶體驗

為了提升用戶體驗，安裝過程中還需將主板上的指示燈部分與充電樁殼體進行連接。這些指示燈將通過不同顏色的燈光來指示充電樁的不同工作狀態（如充電中、充電完成等），為用戶提供清晰的使用指引。此外，還需將主板的通訊接口連接至網絡或其他通訊設備，以實現遠程控制、數據傳輸?shù)裙δ埽M一步提升充電樁的智能化水平。

四、調試測試，確保功能正常

最后一步是充電樁的調試與測試工作。工人需對充電樁進行全面的功能檢查，包括充電樁槍頭的插拔、充電操作等是否正常。同時，還需根據測試結果進行必要的調整和修正，確保充電樁在投入使用前達到最佳狀態。

電路板廠講充電樁主控制板的生產與安裝過程是一個集精密設計、精細焊接、嚴格質檢、人工組裝、全面檢測于一體的復雜系統工程。每一個環節都需精益求精、嚴格把關，以確保充電樁主控制板在使用中的穩定可靠。正是有了這樣高品質的“心臟”，新能源汽車充電樁才能為廣大車主提供更加便捷、高效的充電服務。
