濕氣是對(duì)線路板電路板最普遍、最具破壞性的主要因素。過(guò)多的濕氣會(huì)大幅降低導(dǎo)體間的絕緣抵抗性、加速高速分解、降低Q值、及腐蝕導(dǎo)體。我們常常看到線路板電路板金屬部分起了銅綠就是沒(méi)有涂覆三防漆金屬銅與水蒸氣、氧氣共同其化學(xué)反應(yīng)引起的。

將三防漆涂覆在印刷電路板及零組件上，當(dāng)可能受到操作環(huán)境不利因素影響時(shí)，可以降低或消除電子產(chǎn)品性能衰退狀況。若這種三防漆能維持其作用達(dá)到一段令人滿意的時(shí)間,比如大于產(chǎn)品的使用期限，便可視為已達(dá)其涂覆目的。

三防漆成分

丙烯酸產(chǎn)品　　

丙烯酸類三防漆柔韌性強(qiáng)可提供全面的保護(hù)。由于它是單組份系統(tǒng)，有著附著力好，操作簡(jiǎn)單，對(duì)設(shè)備和條件要求的不高，施工方便，高透明度，高亮度，操作周期短等特點(diǎn)，因而它們易于使用也易于清除。有些丙烯酸產(chǎn)品滿足軍事標(biāo)準(zhǔn)，它們干燥迅速而不干化，可用配套的有機(jī)溶劑將其清除，所以這類線路板三防漆是市場(chǎng)上用途最廣也是最有效的產(chǎn)品之一。

三防漆有毒嗎　　

三防漆是否有毒取決于使用的三防漆稀釋劑和溶劑的類型，如果三防漆使用甲苯、二甲苯做稀釋劑，這種化學(xué)品對(duì)人體有害，如果采用脂類、醇類等危害較小。二甲苯具有中等毒性，對(duì)眼及上呼吸道有刺激作用，高濃度時(shí)，對(duì)中樞系統(tǒng)有麻醉作用。
　
盡管現(xiàn)在市場(chǎng)上出現(xiàn)許多號(hào)稱環(huán)保三防漆，但是在實(shí)際使用中，我們依然有必要做好防護(hù)措施，使用時(shí)佩戴防毒面具等。

三防漆使用工藝有下列四種：

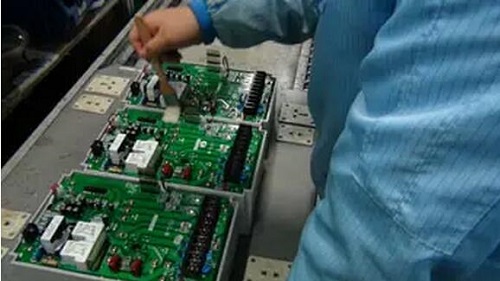

1、刷涂——使用普遍，可在平滑的表面上產(chǎn)生出極好的涂覆效果。

2、噴涂——使用噴霧罐型產(chǎn)品可方便地應(yīng)用于維修和小規(guī)模的生產(chǎn)使用，噴槍適合于大規(guī)摸的生產(chǎn)，但是這兩種噴涂方式對(duì)于操作的準(zhǔn)確性要求較高，且可能產(chǎn)生陰影(元器件下部未覆著三防漆的地方)。　

3、自動(dòng)浸涂——浸涂可確保完全的覆膜，且不會(huì)造成因過(guò)度噴涂而導(dǎo)致的材料浪費(fèi)。

4、選擇性涂覆著膜——涂覆準(zhǔn)確且不浪費(fèi)材料，適用于大批量的覆膜，但對(duì)涂覆設(shè)備的要求較高。最適用于大批量的覆膜。使用一個(gè)設(shè)定好的XYZ程序，可減少遮蓋。線路板板噴漆時(shí)，有很多接插件不用噴漆。貼膠紙?zhí)宜旱臅r(shí)候有太多殘留的膠，可考慮按接插件形狀、大小、位置，做一個(gè)組合式的罩子，用安裝孔定位。罩住不用噴漆部位。

三防漆操作工藝要求

1、清潔和烘板，除去潮氣和水分。須先將欲涂物件表面的灰塵,潮氣和油污除凈，以便其充分發(fā)揮其保護(hù)效能。徹底的清洗可確保腐蝕性的殘余物被完全清除，并使三防漆很好地粘著在線路板表面。烘板條件：60°C，10-20分鐘，在烘箱中取出后趁熱涂敷效果更佳;

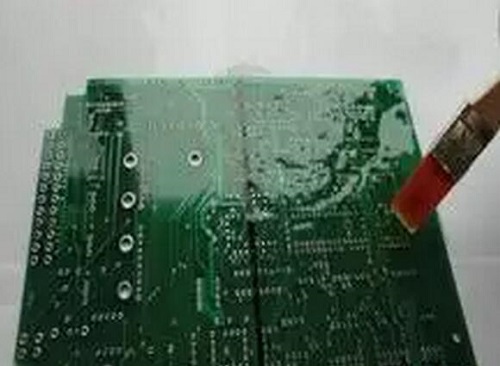

2、用刷涂的方法涂覆，刷涂面積應(yīng)比器件所占面積大，以保證全部覆蓋器件和焊盤;

3、刷涂時(shí)板盡量平放，刷涂后不應(yīng)有滴露，刷涂應(yīng)平整，也不能有裸露的部分，0.1-0.3mm之間為宜。

4.在刷涂和噴涂之前，保證稀釋的產(chǎn)品充分?jǐn)嚢瑁⒃谒⑼炕驀娡恐埃胖?小時(shí)。使用高品質(zhì)天然纖維刷，在室溫情況下輕輕刷涂浸涂。如使用機(jī)械，應(yīng)測(cè)量涂料的粘度(用粘度劑或流量杯)，可使用稀釋劑調(diào)整粘度。

5.線路板組件應(yīng)垂直浸入涂料糟中。連接器不要浸入，除非經(jīng)過(guò)仔細(xì)遮蓋，線路板應(yīng)浸入1分鐘，直至氣泡消失，然后緩慢拿出。線路板表面會(huì)形成一層均勻膜層。應(yīng)讓大部分涂料殘留物從線路板上流回浸膜機(jī)。TFCF有不同的涂覆要求。線路板或元器件浸入速度不宜太快，以免產(chǎn)生過(guò)多氣泡。

6.浸涂結(jié)束后再次使用時(shí)，若表面有結(jié)皮現(xiàn)象，將表皮除去，可繼續(xù)使用。

7.刷涂后平放在支架上，準(zhǔn)備固化，需要用加熱的方法是涂層加速固化。如果涂層表面不平或含有氣泡，在放入高溫爐內(nèi)固化應(yīng)在室溫下多放置些時(shí)間以便讓溶劑閃蒸出來(lái)。

注意事項(xiàng)：

1、如果希望得到較厚的涂層，最好通過(guò)涂?jī)蓪虞^薄的涂層來(lái)獲得——且要求必須在第一層完全晾干后才允許涂上第二層。

2、在往線路板上涂涂料時(shí)，一般連接器、軟件插座、開關(guān)、散熱器、散熱區(qū)域、插板區(qū)域等是不允許有涂覆材料的, 建議使用可撕性防焊膠遮蓋。

3.膜層的厚度：膜層的厚度取決于應(yīng)用方法。稀釋劑的加入量大，膠的粘度低，涂膠的厚度薄;反之，膠的粘度高，涂膠的厚度厚。

4.所有涂覆作業(yè)應(yīng)不低于16℃及相對(duì)濕度低于75%的條件下進(jìn)行。線路板作為復(fù)合材料會(huì)吸潮。如不去潮，三防漆不能充分起保護(hù)作用。預(yù)干、真空干燥可去除大部分濕氣

修復(fù)已經(jīng)涂覆的器件方法

　　
如果修復(fù)已經(jīng)涂覆的器件，只需將焊接電烙鐵直接接觸涂層就可去掉該元器件，裝上新的元器件后，再將該區(qū)域用刷子或溶劑清洗干凈，然后干燥，重新用涂料涂覆好。
