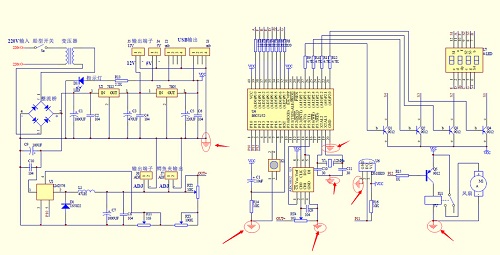

線路板接地為防止觸電或保護設備的安全,把電力電訊等設備的金屬底盤或外殼接上地線;利用大地作電流回路接地線。在電力系統中，將設備和用電裝置的中性點、外殼或支架與接地裝置用導體作良好的電氣連接叫做接地。線路板接地的功用除了將一些無用的電流或是噪聲干擾導入大地外，最大功用為保護使用者不被電擊，以UPS而言，有些UPS會將零線與地線間的電壓標示出來，確保產品不會造成對人體的電擊傷害。

1.線路板單點接地

工作頻率低（<1MHz）的采用單點接地式（即把整個電路系統中的一個結構點看作接地參考點，所有對地連接都接到這一點上，并設置一個安全接地螺栓），以防兩點接地產生共地阻抗的電路性耦合。多個電路的單點接地方式又分為串聯和并聯兩種，由于串聯接地產生共地阻抗的電路性耦合，所以低頻電路最好采用并聯的單點接地式。為防止工頻和其它雜散電流在信號地線上產生干擾，信號地線應與功率地線和機殼地線相絕緣。且只在功率地線、機殼地線和接往大地的接地線的安全接地螺栓上相連（浮地式除外）。

2.線路板多點接地

工作頻率高（>30MHz）的采用多點接地式（即在該電路系統中，用一塊接地平板代替電路中每部分各自的地回路）。因?yàn)榻拥匾€的感抗與頻率和長度成正比，工作頻率高時將增加共地阻抗，從而將增大共地阻抗產生的電磁干擾，所以要求地線的長度盡量短。采用多點接地時，盡量找最接近的低阻值接地面接地。

3.混合接地

工作頻率介于1～30MHz的電路采用混合接地式。當接地線的長度小于工作信號波長的1/20時，采用單點接地式，否則采用多點接地式。
