線路板廠設計建議-----選好線路板成型尺寸為您省成本
當今時代，企業的成本是一個很沉重的話題，對于設計者來說，應該考慮如何設計線路板的成型尺寸以降低成本.看看下面的一些數據或許對您有幫助。
首先線路板廠從板料供應商處買來的是一大張的PCB板料，需要經過開料工序裁切成線路板廠生產的PANEL，最后經過沖切或者鑼外形形成最終PCB設計的尺寸。如果最終成型的尺寸設計得比較合理，線路板廠的開料利用率會比較高，因而也降低了生產成本，同時也會給予客戶最優惠的價格。
線路板廠買過來的大料尺寸一般有以下幾種：1041X1245MM,1092X1245MM，940X1245MM這幾種尺寸，通過以上尺寸我們不難發現，基材都是長方形的，所以線路板的成型尺寸頗具盛名是長方形的，長寬頗具盛名不要相等，這樣拼版會更容易提高開料利用率，如果你設計的線路板尺寸是200X200MM，那我只能抱歉的告訴你，杯具了。線路板的利用率只有64.5%。

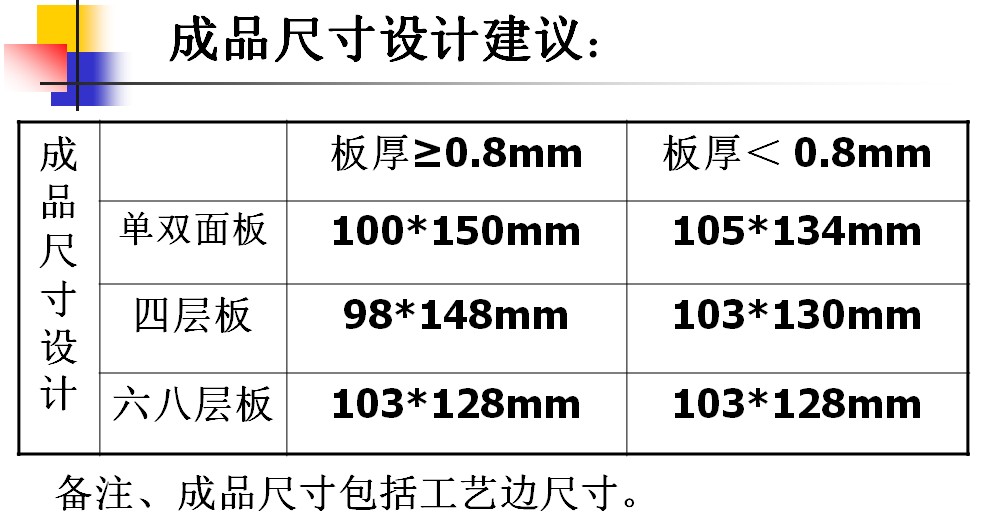

下面的圖表是線路板設計的最佳尺寸，可以作為參考。實際情況也可以在設計線路板外形時和線路板廠進行溝通。
