電路板廠的經常生產用于濾波器中的線路板，而工程師們會特別注意這類濾波器的線路板的設計規則，遇到問題還會與客戶進行原稿設計的溝通與建議。那么電子設計中的濾波器原理與應用你了解嗎？下面請隨深圳電路板廠一下來了解一下吧！

濾波器作用

1.將有用信號與噪聲分離。

2.抑制不關心的頻率成分，提高信號的分析精度。

濾波器的分類

根據所通過信號的頻段，濾波器可分為低通、高通、帶通和帶阻濾波器。

1.低通濾波器：允許信號中低頻和直流分量通過，抑制高頻分量。

2.高通濾波器：允許信號高頻分量通過，抑制低頻和直流分量。

3.帶通濾波器：允許一定頻段的信號通過，抑制低于或高于該頻段的信號。

4.帶阻濾波器：抑制一定頻段內的信號，允許該頻段外的信號通過。

線路濾波器和頻率濾波器有什么區別？

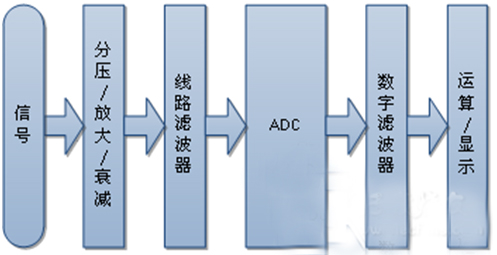

線路濾波器是由硬件電路實現的工作在ADC采樣之前的模擬濾波器。可根據干擾信號頻率范圍選擇300KHz、1MHz或關閉低通濾波器。由于濾掉了高頻成分，從測量結果看RMS值將會有所降低。

數字濾波器是由軟件實現的帶通濾波器。在開啟數字濾波器的同時，也會將相應的模擬濾波器打開，以消除混疊頻率分量。

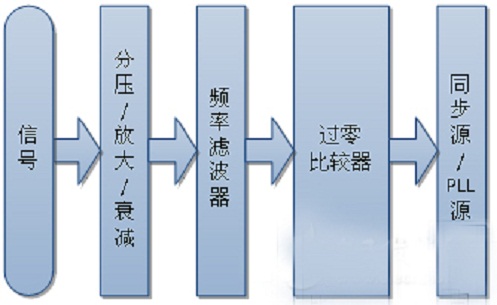

頻率濾波器不影響ADC采樣結果，僅用于測頻及產生計算所需的同步源、諧波分析所需的PLL源。

u周立功致遠電子的PA5000功率分析儀支持的濾波器有哪些，以及它們的應用場合？

1.300KHz、1MHz的模擬線路濾波器，100Hz~100KHz的數字濾波器。

在常規測量中，若只希望得到基波的分析結果，可以選擇打開線路濾波器。

在FFT及諧波模式下分析所有頻率成分時，則要關閉線路濾波器。

2.100Hz、500Hz、1KHz、45~65Hz（IEC諧波模式使用）的頻率濾波器。

頻率濾波器用于在干擾和畸變較大的信號中獲取基波信號頻率，產生較準確的同步源和PLL源，使計算區間截取正確，提高測量精度。
