深圳電路板廠話你知-----影響PCB板阻抗的因素
隨著客戶產品的升級,逐漸向智能化方向發展,因而對PCB板阻抗的要求也越來越嚴格,從而也推動了深聯阻抗設計技術的不斷成熟,現總節部分影響阻抗因素供大家交流分享。
一、阻抗的定義:
在某一頻率下,電子器件傳輸信號線中,相對GND&VCC,其高頻信號或電磁波在傳播過程中所受的阻力稱之為特性阻抗,它是電阻抗,電感抗,電容抗……的一個矢量總和。

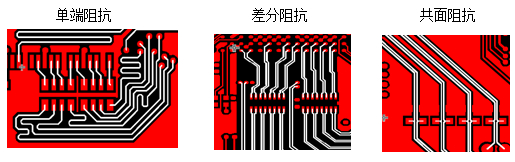

二、常見的阻抗種類
單端阻抗single ended impedance:單根信號線測到的阻抗值。
差分阻抗differential impedance:差分驅動時在兩條等寬等距的傳輸線中測到的阻抗值。
共面阻抗coplanar impedance:信號線在其周圍GND/VCC之間傳輸時所測到的阻抗值。
共面阻抗coplanar impedance:信號線在其周圍GND/VCC之間傳輸時所測到的阻抗值。
三、影響阻抗的因素:
是信號線寬W;二是信號線厚T;三是介質層厚度H;四是介電常數εr 。
W1、W2-----下線寬/上線寬
H1-----阻抗線到參考層間的介質厚度
S1----線隙
T1------銅厚
C1-----基材上的阻焊厚度
C2-----線面上的阻焊厚度
Er------介電常數
常規來說阻抗與介電常數成反比,與介質層厚度成正比,與線寬成反比,與銅厚成反比, 阻抗值成反比
A線寬成反比 B 介質層厚度成正比
W2=W1-A 按客戶要求
W1---- 設計線寬 介質厚度設計PP片
A-----蝕刻損耗量 內層介質厚度(H2)包含其中的銅厚
C 銅厚成反比
內層銅厚
外層銅厚與孔銅有關,計算方式=基板銅厚+孔銅*1.40
D介電常數成反比介
根據板材介電常選擇(3.8-4.6)
E阻抗值成反比
C1=基材上的阻焊厚度[30UM]
C2=銅面上的阻焊厚度[12UM]
阻焊介電常數,與阻抗值成反比[Er=3.4]

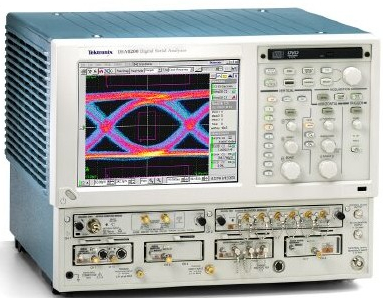

三、深聯電路目前測試阻抗的儀器為:Tektronix泰克DSA8200,該儀器具有測量精度高,測量范圍廣的特點
