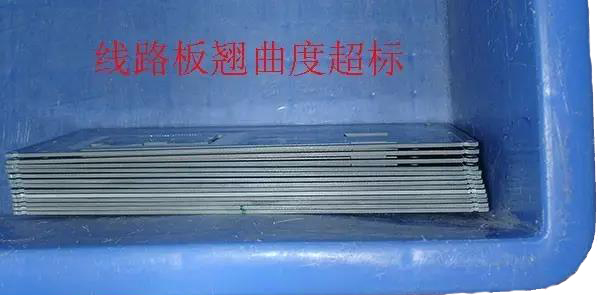

PCB廠電路板翹曲對印制電路板的制作影響是非常大的，翹曲也是電路板制作過程中的重要問題之一，裝上元器件的板子焊接后發(fā)生彎曲，組件腳很難整齊。板子也無法裝到機箱或機內(nèi)的插座上，所以，PCB廠電路板翹曲會影響到整個后序工藝的正常運作。現(xiàn)階段印制電路板已進入到表面安裝和芯片安裝的時代，工藝對電路板翹曲的要求可謂是越來越高。所以我們要找到半路幫翹曲的原因。

1.工程設(shè)計：印制板設(shè)計時應(yīng)注意事項：A.層間半固化片的排列應(yīng)當(dāng)對稱，例如六層板，1～2和5～6層間的厚度和半固化片的張數(shù)應(yīng)當(dāng)一致，否則層壓后容易翹曲。B.多層板芯板和半固化片應(yīng)使用同一供應(yīng)商的產(chǎn)品。C.外層A面和B面的線路圖形面積應(yīng)盡量接近。若A面為大銅面，而B面僅走幾根線，這種印制板在蝕刻后就很容易翹曲。如果兩面的線路面積相差太大，可在稀的一面加一些獨立的網(wǎng)格，以作平衡。

2.下料前烘板：覆銅板下料前烘板（150攝氏度，時間8±2小時）目的是去除板內(nèi)的水分，同時使板材內(nèi)的樹脂完全固化，進一步消除板材中剩余的應(yīng)力，這對防止板翹曲是有幫助的。目前，許多雙面、多層板仍堅持下料前或后烘板這一步驟。但也有部分板材廠例外，目前各PCB廠烘板的時間規(guī)定也不一致，從4－10小時都有，建議根據(jù)生產(chǎn)的印制板的檔次和客戶對翹曲度的要求來決定。剪成拼板后烘還是整塊大料烘后下料，二種方法都可行，建議剪料后烘板。內(nèi)層板亦應(yīng)烘板。

3.半固化片的經(jīng)緯向：半固化片層壓后經(jīng)向和緯向收縮率不一樣，下料和迭層時必須分清經(jīng)向和緯向。否則，層壓后很容易造成成品板翹曲，即使加壓力烘板亦很難糾正。多層板翹曲的原因，很多就是層壓時半固化片的經(jīng)緯向沒分清，亂迭放而造成的。如何區(qū)分經(jīng)緯向？成卷的半固化片卷起的方向是經(jīng)向，而寬度方向是緯向；對銅箔板來說長邊時緯向，短邊是經(jīng)向，如不能確定可向生產(chǎn)商或供應(yīng)商查詢。

4.層壓后除應(yīng)力：多層板在完成熱壓冷壓后取出，剪或銑掉毛邊，然后平放在烘箱內(nèi)150攝氏度烘4小時，以使板內(nèi)的應(yīng)力逐漸釋放并使樹脂完全固化，這一步驟不可省略。

5.薄板電鍍時需要拉直：0.4～0.6mm超薄多層板作板面電鍍和圖形電鍍時應(yīng)制作特殊的夾輥，在自動電鍍線上的飛巴上夾上薄板后，用一條圓棍把整條飛巴上的夾輥串起來，從而拉直輥上所有的板子，這樣電鍍后的板子就不會變形。若無此措施，經(jīng)電鍍二三十微米的銅層后，薄板會彎曲，而且難以補救。

6.熱風(fēng)整平后板子的冷卻：印制板熱風(fēng)整平時經(jīng)焊錫槽（約250攝氏度）的高溫沖擊，取出后應(yīng)放到平整的大理石或鋼板上自然冷卻，在送至后處理機作清洗。這樣對板子防翹曲很有好處。有的工廠為增強鉛錫表面的亮度，板子熱風(fēng)整平后馬上投入冷水中，幾秒鐘后取出在進行后處理，這種一熱一冷的沖擊，對某些型號的板子很可能產(chǎn)生翹曲，分層或起泡。另外設(shè)備上可加裝氣浮床來進行冷卻。

7.翹曲板子的處理：管理有序的PCB廠，印制板在最終檢驗時會作100％的平整度檢查。凡不合格的板子都將挑出來，放到烘箱內(nèi)，在150攝氏度及重壓下烘3～6小時，并在重壓下自然冷卻。然后卸壓把板子取出，在作平整度檢查，這樣可挽救部分板子，有的板子需作二到三次的烘壓才能整平。上海華堡代理的氣壓式板翹反直機經(jīng)上海貝爾的使用在補救線路板翹曲方面有十分好的效果。若以上涉及的防翹曲的工藝措施不落實，部分板子烘壓也沒用，只能報廢。
