元器件在PCB板上插裝的工藝要求

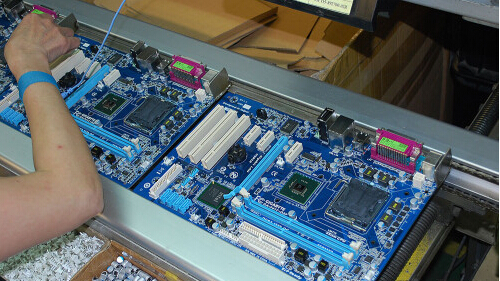

電路板插件即PCB板的元器件的DIP加工，DIP是Dual ln-line Package的縮寫，是一種加工工藝，又叫電子元器件封裝。那么元器件在PCB板上插裝時有哪些工藝要求呢？下面請隨PCB板廠家一起來了解一下。
1.元器件在PCB板插裝的順序是先低后高，先小后大，先輕后重，先易后難，先一般元器件后特殊元器件，且上道工序安裝后不能影響下道工序的安裝。
2.元器件插裝后，其標志應向著易于認讀的方向，并盡可能從左到右的順序讀出。
3.有極性的元器件極性應嚴格按照圖紙上的要求安裝，不能錯裝。
4.元器件在PCB板上的插裝應分布均勻，排列整齊美觀，不允許斜排、立體交叉和重疊排列；不允許一邊高、一邊低，也不允許引腳一邊長、一邊短。
