對于高頻線路，走線的合理性直接影響到電路的性能。在高頻電路板線路的設計中（尤其對10MHz以上的頻率），為了能夠得到應有的高頻電路特性，必須注意以下幾點：
　　
　　1、地的高頻阻抗值。
　　2、走線所產生的電感成分。
　　3、電路間的高頻偶合。
　　
　　一、應盡量將地的高頻阻抗值降低
　　
　　在低頻電路中常采用一點接地，使各接地點成為同電位。在高頻電路中也同樣必須使電路的各接地點電位相同。
　　
　　但是在高頻電路中往往由于走線較長，要達到一點接地較為困難。因此，如何使地的阻抗值降低，使各接地點的電位盡量相同，是相當重要的。
　

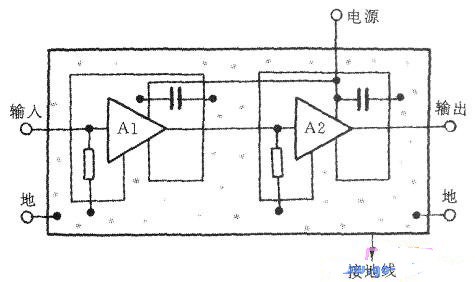

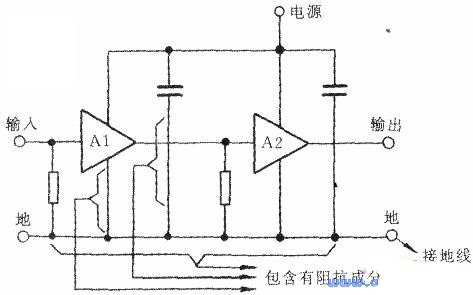

上圖所示電路的接地對于低頻電路不會有問題。但對于高頻電路而言，由于接地線有電感成分，其阻抗XL=2πfL，頻率愈高此一阻抗值也愈高，使得圖l 各接地點無法成為同電位。在高頻電路中常使用銅箔來做成大面積接地方式如下圖所示，此種大面積接地對于低頻電路而言，相當于在接地的各處形成回路，較容易產生電磁感應。但對于高頻電路而言，則由于接地面積愈廣電感量成分愈小，電路的各接地點較易成為高頻率之同電位。

　　二、應將走線所產生的電感成分極力降低
　　
　　在高頻電路中，連接各元件的走線具有電感量成分。配線愈長電感量成分愈高，會使頻率特性惡化（由感成分和雜散電容形成低通濾波器），也可能發生振蕩（由于電感成分使相位偏離）。
　　
　　因此，原則上走線要粗短，元件的排布要按此原則進行。且插腳式晶體管、電阻、電容等元件的端子具有電感成分，當頻率很高時不可以忽略不計。因此，元件的端子也應該盡量縮短。頗具盛名在高頻電路中采用貼片元件以減少元件端子的電感量。
　　

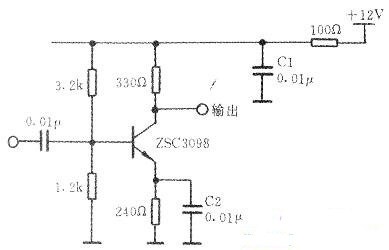

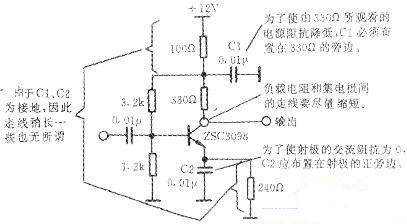

　　例如上圖所示電路，在高頻電路的元件布置時，應采用下圖的布置方法。
　　
　　將Cl（電源的去耦合電容）盡量布置在靠近負載電阻(330Ω)的旁邊。C2為射極旁路電容，也應盡量裝配在靠近晶體管的射極旁邊。

三、防止電路間的高頻耦合
　　
　　信號頻率愈高、濾長愈短，便愈容易成為電磁波發射到空中。因此，對于幾十MHz上的信號，大多應采用銅片或鍍錫鐵片將電路全體隔離，以防止電路內部和外部高頻的耦合。在同一電路內，為了防止電路內部的耦合，也可采用隔離方式處理，并將隔離罩接地，亦可降低接地地阻抗。另外，在電源供給線上串連電感或磁環，并可加入貫穿電容，以防止高頻經電源線耦合。
　　
　　以上幾點在走線中必須注意，才能得到應有的高頻特性。
