在設計一個高性能數據采集系統時，勤奮的工程師仔細選擇一款高精度ADC，以及模擬前端調節電路所需的其他組件。在幾個星期的設計工作之后，執行仿真并優化電路原理圖，為了趕工期，設計人員迅速地將線路板布局布線組合在一起。一個星期之后，第一個原型線路板被測試。出乎預料，線路板性能與預期的不一樣。
問這種情景在你身上發生過嗎？
    最優PCB布局布線對于使ADC達到預期的性能十分重要。當設計包含混合信號器件的電路時，你應該始終從良好的接地安排入手，并且使用最佳組件放置位置和信號路由走線將設計分為模擬、數字和電源部分。
    參考路徑是ADC布局布線中最關鍵的，這是因?yàn)樗修D(zhuǎn)換都是基準電壓的一個函數。在傳統逐次逼近寄存器 (SAR) ADC架構中，參考路徑也是最敏感的，其原因是基準引腳上會有一個到基準源的動態負載。
    由于基準電壓在每次轉換期間被數次采樣，高電流瞬變出現在這個終端上，其中的ADC內部電容器陣列在這個位置位時被開啟和充電。基準電壓在每個轉換時鐘周期內必須保持穩定，并且穩定至所需的N位分辨率，否則的話會出現線性誤差和丟碼錯誤。

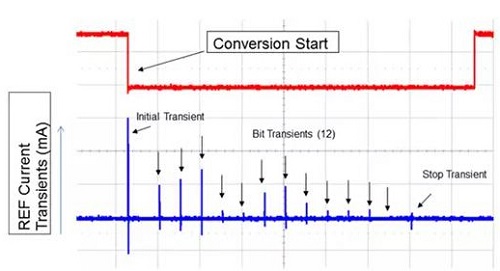

    圖1顯示典型12位SAR ADC基準終端上的轉換階段期間的電流瞬變。

圖1.12位SAR ADC基準引腳上的電流瞬變

由于這些動態電流，需要使用高質量旁路電容器(CREF)對基準引腳進行去耦合操作。此旁路電容器被用作一個電荷存儲器，在這些高頻瞬變電流期間提供瞬時充電。你應該將基準旁路電容器放置在盡量靠近基準引腳的位置上，并使用較短的低電感連接將他們連接在一起。

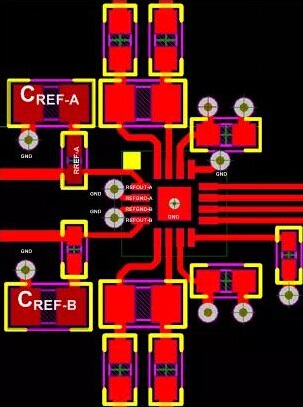

    圖2 顯示了針對ADS7851，14位雙ADC（具有兩個獨立電壓基準）的線路板布局布線示例。

圖2.具有兩個獨立內部電壓基準的雙ADC布局布線示例

在這個四層PCB線路板示例中，設計人員使用了一個位于器件正下方的堅固接地平面，并且將線路板劃分為模擬和數字部分，以使敏感輸入和基準信號遠離噪聲源。他用10μF，X7R級，尺寸0805的陶瓷電容器 (CREF-x)來旁路REFOUT-A和REFOUT-B基準輸出，以實現最優性能，并且將他們連接至使用小型0.1 ?串聯電阻的器件上，以保持總體低阻抗和高頻時的恒定阻抗；他還使用寬跡線來減少電感。
    我強烈建議把CREF與ADC放置在同一層上。你還應該避免在基準引腳和旁路電容器之間放置導孔。ADS7851的每一個基準接地引腳都具有一個單獨的接地連接，而每個旁路電容器都有單獨到接地路徑的電感連接。
    如果你正在使用需要一個外部基準源的ADC，你應該盡量減少參考信號路徑中的電感-這個路徑的起點為基準緩沖器輸出到旁路電容器，直到ADC基準輸入。

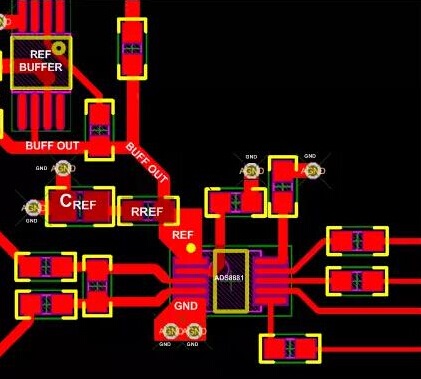

    圖3顯示了使用外部基準和緩沖器的一個18位SAR ADC ADS8881的布局布線示例。

圖3. 具有一個外部基準和緩沖的ADC布局布線示例
