為什么大多數PCB是綠色的?背后竟有這么多故事!
如果你拆開過電子設備,仔細觀察里面的電路板(PCB),可能會發現一個有趣的現象:大多數PCB都是綠色的!無論是電腦主板、路由器,還是智能手機里的電路板,綠色似乎成了PCB的“默認皮膚”。
但為什么是綠色?難道工程師們都是“綠色控”?還是說綠色PCB有什么特殊優勢?今天,我們就來揭秘PCB顏色背后的故事!
1. PCB顏色到底是什么?
PCB的顏色其實并不是電路板本身的顏色,而是阻焊層(Solder Mask)的顏色。阻焊層是一層覆蓋在銅走線上的保護膜,主要作用是:
防止短路:避免焊接時焊錫誤觸不該連接的地方。
防氧化:保護銅線不被空氣腐蝕。
提高絕緣性:減少信號干擾。
所以,我們看到的PCB顏色,實際上是這層“保護漆”的顏色。

2. 為什么綠色成了“行業默認”?
雖然PCB可以有紅、藍、黃、黑、白等多種顏色,但綠色一直是主流。這背后有幾個關鍵原因:
(1)歷史因素:軍用標準的影響
在早期的電子工業(20世紀中期),PCB主要用于軍事和航空航天領域。當時,美國軍方對
線路板的可靠性要求極高,而綠色阻焊油墨在當時的工藝下表現最穩定,具有:
良好的對比度:便于人工檢查線路缺陷。
耐高溫性:適合軍用設備的高溫環境。
成本低廉:綠色染料在當時最容易獲取。
久而久之,綠色就成了行業默認選擇,并延續至今。
(2)光學檢測的便利性
現代PCB制造依賴自動光學檢測(AOI),而綠色背景能提供最佳的對比度,讓機器更容易識別銅線和焊盤的位置。如果換成黑色或深藍色,檢測難度會大大增加。
(3)工程師的習慣
由于綠色PCB長期占據主流,工程師和制造商已經形成習慣,默認使用綠色阻焊層。除非有特殊需求(比如美觀或品牌標識),否則大家通常不會特意更換顏色。
3. 其他顏色的PCB有什么特殊用途?

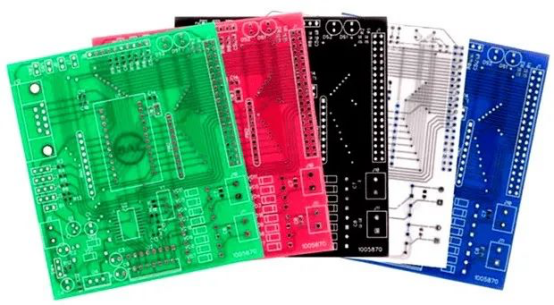

雖然綠色最常見,但不同顏色的PCB也有各自的用途:

有趣的是,蘋果早期的一些產品(如iPod)使用白色PCB,以符合其極簡設計風格;而一些電競硬件品牌(如ROG)則偏愛黑色或紅色PCB,以增強“高端感”。
4. 未來PCB顏色會變嗎?
電路板隨著技術進步,顏色可能會更加多樣化:
透明PCB:用于柔性電子或可穿戴設備。
熒光PCB:在特殊光照下呈現炫酷效果。
定制化顏色:品牌可能選擇獨特顏色作為標識(如特斯拉的紅色PCB)。
但無論如何變化,綠色PCB仍將是主流,畢竟它的性價比和實用性很難被完全取代。
5. 趣聞:PCB顏色的“玄學”
“綠色更耐用?” 有人迷信綠色PCB比黑色更穩定,但實際性能差異極小,主要看制造工藝。
“黑色PCB更高端?” 其實黑色只是為了美觀,甚至可能因吸熱略多影響散熱。
“藍色PCB更適合調試?” 因為藍色和焊盤(通常為銀白色)對比明顯,方便手工焊接。

綠色PCB的“統治”還會繼續
從軍用標準到行業習慣,綠色PCB的“霸主地位”并非偶然。它平衡了成本、性能和檢測便利性,成為電子世界里的“經典皮膚”。
不過,未來我們可能會看到更多五顏六色的PCB,畢竟——科技也需要一點個性!
