1.橋連

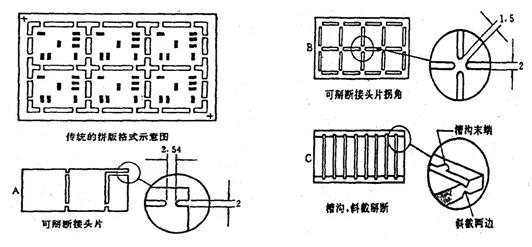

橋連點是電路板廠PCB的高應力區，容易造成周圍焊點和元件的開裂或裂紋。橋連點長度＜2.54mm，寬度＜2mm。如下圖。

2. V形槽

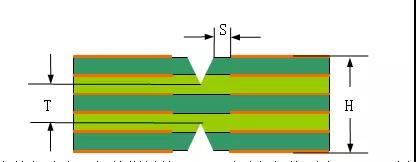

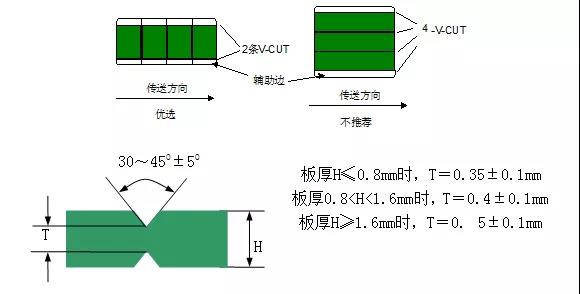

①拼板的PCB厚度應≤3.5mm。平行傳送方向的V形槽線數量≤3(對于細長的單板可以例外)。不規則拼板需采用銑槽加V-CUT方式時，銑槽間距應≥2.0mm。雙面對刻V形槽—開槽或連接的厚度為板厚的1/3，誤差為±0.15mm；角度為30°/45°±5°。上下刀對位精度偏差：±0.076mm。如下圖。

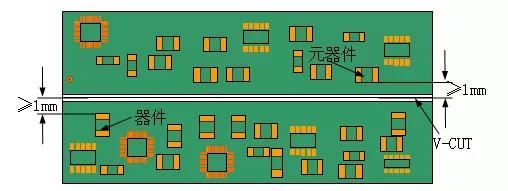

②對于需要機器自動分板的PCB，V-CUT線兩面（TOP和BOTTOM面）要求各保留不小于1mm的元器件禁布區，以避免在自動分板時損壞元器件。如下圖。（元器件與V-CUT跟5.3.7沖突）

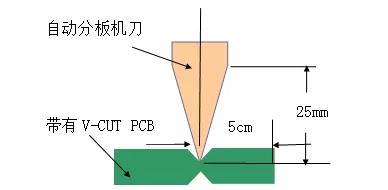

③電路板廠同時還需要考慮自動分板機刀片的結構，如下圖所示。在離板邊禁布區5mm的范圍內，不允許布局高度高于25mm的元器件。

④需考慮到V-CUT的邊緣到線路（或PAD）邊緣的安全距離“S”，以防止線路損傷或露銅，一般要求S≥0.3mm。如下圖所示。

3.郵票孔

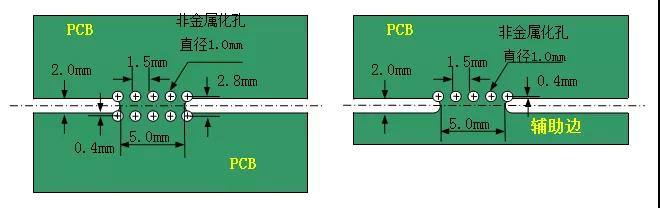

電路板廠提醒您注意搭邊應均勻分布于每塊拼板的四周，以避免焊接時由于PCB受力不均導致變形。要求郵票孔均為非金屬化孔，孔徑為1mm，孔之間中心距為1.6～2mm，兩組郵票孔之間推薦距離為50mm。郵票孔應打在主體板的邊緣處，孔中心位于主體板的板邊，且不允許打在彎角處。如下圖。
