5G通信技術的快速發展對PCB（印制電路板）工藝帶來了多方面的挑戰。今天我們就來講一講。

5G線路板技術要求提升

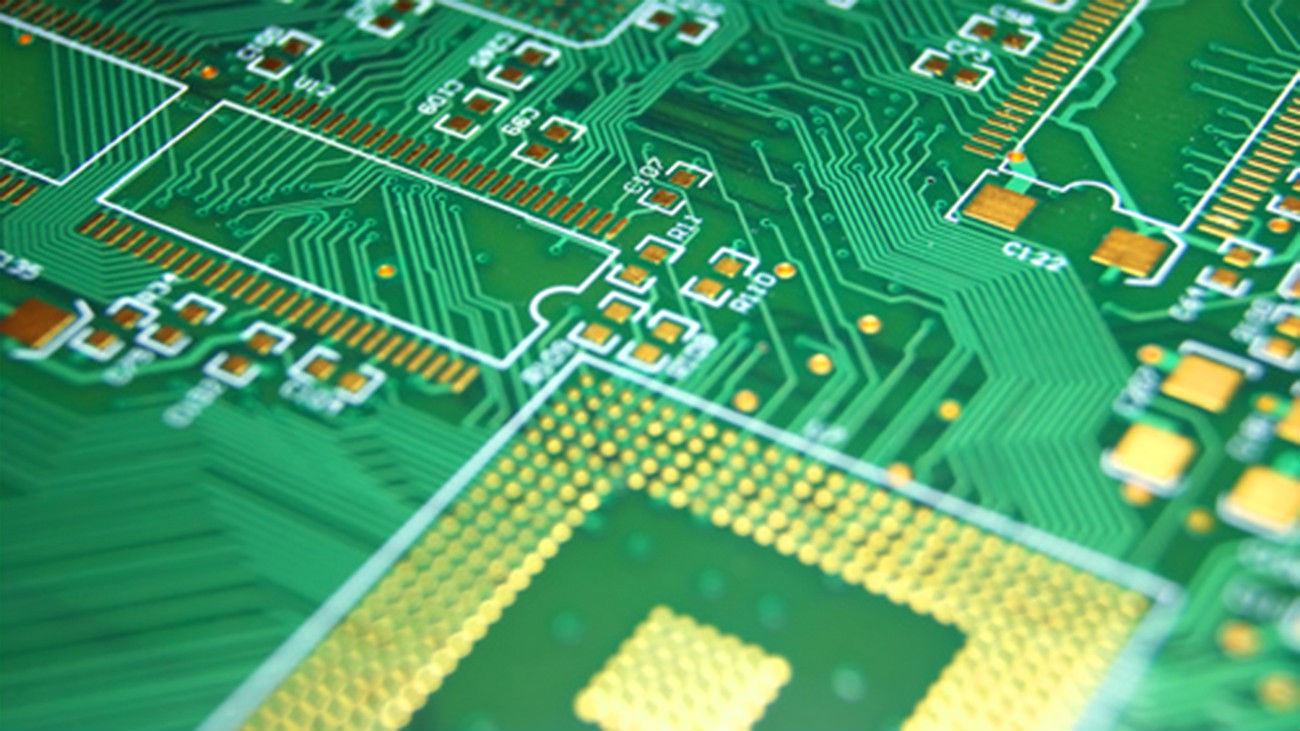

高密度、高集成度設計

挑戰描述：5G通信設備為了實現更快的數據傳輸速度和更低的延遲，內部元器件數量大幅增加，且布局更加緊湊。這就要求PCB設計必須具備更高的密度和集成度，以容納更多的元器件和信號線路。同時，還需要保證信號的穩定性和可靠性，避免因元器件間距過近而產生的電磁干擾問題。

應對措施：PCB制造商需要采用先進的設計軟件和技術，如CAD（計算機輔助設計）和EDA（電子設計自動化）工具，進行精確的設計和仿真分析。此外，還需優化布局布線策略，采用微孔、盲孔等高級技術，以提高PCB的集成度和信號質量。

高頻高速信號傳輸

挑戰描述：5G通信采用高頻段進行數據傳輸，這對PCB的傳輸性能提出了更高的要求。高頻信號在傳輸過程中容易受到損耗和干擾，影響信號的完整性和穩定性。

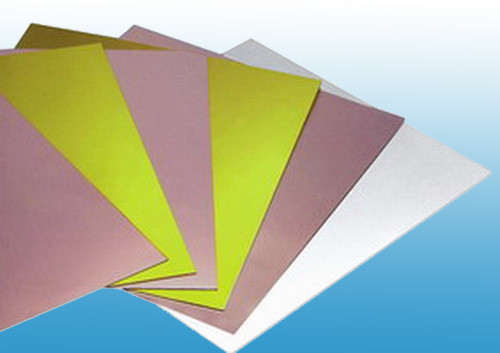

應對措施：PCB制造商需要選擇具有優異高頻性能的板材材料，如高頻低損耗的覆銅板。同時，優化板材的介電常數（Dk）和介質損耗（Df）等參數，以減少信號傳輸過程中的損耗和干擾。此外，還需采用先進的制造工藝和設備，確保PCB的精度和質量滿足高頻傳輸?shù)囊蟆?/p>

5G PCB生產工藝升級與優化

精細化加工

挑戰描述：5G通信設備的PCB設計更加精細和復雜，要求PCB制造商必須具備更高的加工精度和質量控制能力。

應對措施：PCB制造商需要引進和采用先進的加工設備和技術手段來提高加工精度和質量控制能力。例如采用激光鉆孔、銑削加工等高精度加工技術來確保PCB的孔位精度和尺寸精度；采用自動化檢測設備和系統來加強質量控制和檢測工作等。

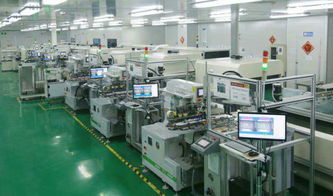

自動化與智能化生產

挑戰描述：隨著人工成本的不斷上升和市場競爭的加劇，PCB制造商需要提高生產效率和降低成本來保持競爭力。這就要求PCB制造商必須實現自動化和智能化生產。

應對措施：PCB制造商需要加強自動化和智能化生產設備的投入和應用工作，如引進自動化生產線、智能機器人等設備來提高生產效率和降低人工成本；采用智能制造系統和平臺來實現生產過程的實時監控和數據分析工作等。同時，還需加強員工培訓和技術支持工作，提高員工的技術水平和操作技能水平來適應自動化和智能化生產的需求。

電路板廠面對5G線路板工藝的挑戰，需加大研發投入，攻克高頻高速信號傳輸?shù)牟牧吓c線路設計難題，確保 5G 線路板信號穩定、低損耗。優化生產流程，引入先進自動化設備與高精度檢測技術，提升 5G 線路板生產的精度與效率，滿足市場大規模需求。積極培養和引進專業人才，組建精通 5G 線路板工藝的技術團隊，為應對復雜工藝挑戰提供智力支持 。
